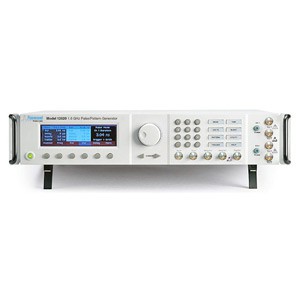

Генератор импульсов 12020-2 Picosecond Pulse Labs
12020-2. (Picosecond Pulse Labs). Общие данные
- Двуканальный генератор импульсов и псевдослучайных двоичных последовательностей
- Диапазон частот: от 15 МГц до 1600 МГц
- Режим генератора псевдослучайной двоичной последовательности (ПСДП) сигналов: длина памяти до 16 M бит, длина последовательности от 25 до 231 бит, режим пакета до 1,048,576 импульсов, NRZ, RZ и R1 сигналы
- Режим пользовательского программирования ПСДП
- Полностью независимое программирование каналов для двухканального генератора.
- Дифференциальные выходы
- Возможность установки опции управления джиттером
- Интерфейсы ДУ: USB, GPIB
12020-2. (Picosecond Pulse Labs). Технические характеристики
ВЫХОДНЫЕ ПАРАМЕТРЫ
- Количество каналов 2
- Размах на нагрузке 50 мВ ….2,5 В
- Верхний / нижний пиковый уровень -2,5…+2,5 В
- Погрешность установки амплитуды ±(0,5%+50мВ)
- Дискретность установки амплитуды 1мВ
- Диапазон установки постоянного смещения -1,975В …+3,275 В
- Дискретность установки постоянного смещения Время нарастания \ спада 1 мВ 125 пс
- Выброс / предвыброс Выходное сопротивление 5% 50 Ом
ИМПУЛЬС
- Режим работы Одиночный/парный импульс/ пакет, задержанный, фиксированной скважности
- Частота 15 МГц…1600 МГц
- Период 0,625 нс …. 66,66 нс
- Дискретность установки частоты 1 Гц
- Погрешность установки частоты ±0,01%
- Длительность импульса 250 …. (период-250 пс)
- Дискретность установки длительности 1 пс (4 разряда)
- Погрешность установки длительности ±(1% + 100 пс)
- Джиттер (СКЗ) Не более 10 пс
- Задержка 0…период сигнала (между первым и вторым импульсом в режиме парных импульсов, между основным и синхроимпульсом или между импульсами двух каналов
ФОРМИРОВАНИЕ ПАКЕТА
- Число импульсов в пакете 2….1,048,576
- Период повторения пакета 8….1,048,576 тактовых интервалов
- Разрешение 8 тактовых интервалов
- Максимальная частота импульса в пакете 800 МГц
ФОРМИРОВАНИЕ ПОСЛЕДОВАТЕЛЬ-НОСТЕЙ
- Тип последовательности Шаблон или псевдослучайная двоичная последовательность (ПСДП)
- Длина ПСДП от 25 до 231 бит на каждый канал своя последовательность, но одной длины
- Длина ПСДП от 25 до 231 бит
- Разрешение в шаблоне 8 бит
- Длина памяти 16М
- Тип сигнала С возвратом к нулю (RZ) , без возврата к нулю (NRZ) и R1
- Частота сигнала С возвратом к нулю (RZ) и R1 800 МГц без возврата к нулю (NRZ) 1600 МГц
ОБЩИЕ ДАННЫЕ
- Напряжение питания 110В….240 В, 50 / 60 Гц
- Габаритные размеры 249 х 87 х 393 мм
- Масса 6,8 кг
- Интерфейс GPIB, USB
