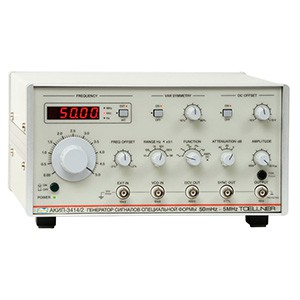

Функциональный генератор (2 в 1: генератор + усилитель);
1 выходной канал;
Диапазон частот: 0,05 Гц – 5 МГц;
Высокое выходное напряжение 30 Впик-пик;
Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
Режим усилителя (вход внешнего сигнала);
Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня;
Встроенный частотомер;
Защита выхода от обратных напряжений;
Компактный размер, алюминиевый корпус.
Параметр |
Значение |
АКИП-3414/2 |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
|
Частотный диапазон |
0,05 Гц – 5 МГц для всех сигналов |
Смещение частоты |
± 2 % |
Погрешность установки частоты |
± 2 е.м.р. (<5% от полной шкалы в используемом масштабе) |
Выходной уровень |
10 мВпик-пик - 3 0 Впик-пик |
Выходное сопротивление |
50 Ом |
Защита выхода |
Предохранитель от обратного напряжения ≤ 120 В |
ПОСТОЯННОЕ СМЕЩЕНИЕ |
|
Диапазон (AC + DC) |
±10 В |
СИНУСОИДА |
|
Суммарные гармонические искажения ( при максимальном U вых. и нагрузке 50 Ом ) |
< 0,5 % для частот < 100 к Гц |
ПРЯМОУГОЛЬНИК |
|
Время нарастания/спада |
< 28 нс |
Выброс |
< 5 % |
Скважность |
10% - 90% (в диапазоне до 500 кГц) |
Усиление |
17 дБ, от DC до 5 МГц |
Суммарные гармонические искажения |
< 0,2 % для частот < 100 к Гц при Ri = 10 кОм |
ТРЕУГОЛЬНИК |
|
Нелинейность |
< 1% для частот < 100 к Гц |
ИМПУЛЬС |
|
Время нарастания/спада |
< 28 нс |
Выброс |
< 5 % |
ВХОДЫ/ ВЫХОДЫ |
|
Выход синхронизации |
Сигнал ТТЛ-уровня, 50 Ом |
Вход внешней модуляции |
5 В, изменение частоты 1:1000 |
Выход модуляции |
0...5 В, изменение частоты 1000:1 |
Внешний вход |
Вход усилителя (U вх. макс. = 15 Вскз) и частотомера |
ЧАСТОТОМЕР |
|
Диапазон частот |
< 1 Гц до 30 МГц |
Разрешение |
4 или 5 разрядов с автовыбором диапазона |
Погрешность |
± 2 е.м.р. |
Чувствительность |
150 мВскз при < 10 МГц 250 мВскз при > 10 МГц |
Входное сопротивление |
1 МОм, 120 пФ |
Защита входа |
15 Вскз |
ЧАСТОТОМЕР |
|
Напряжение питания |
~115/230 В ( ± 10 %), 47 - 63 Гц (потребление < 30 ВА) |
Габаритные размеры |
265 × 147 × 280 мм |
Рабочая температура |
0...50 °С |
Масса |
3,5 кг |
Опции |
Ручка для переноски (TOE 9008) адаптер для встраивания в стойку 19 " 3 HU (TOE 9501) , монтажный комплект для стойки 19 " 4 HU (TOE 9503) |
