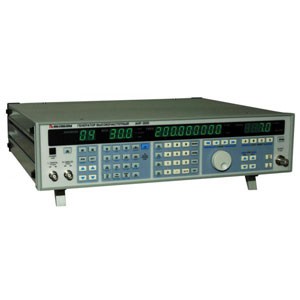

АНР-2020 Генератор высокочастотный АКТАКОМ
1 канал. Частотн.диапазон: 100кГц...200МГц. Технология DDS. Разрешение 1 Гц. Точность 0,5 ppm. Амплитуда вых. сигнада: -130...+13 дБм. Разрешение 0,1 дБ. Фазовый шум:< -110 дБ,10кГц. Тип модуляции: AM. FM. PM, PSK, FSK, ASK. Внутренняя, внешняя модуляция. Режим пачек, качания частоты. Память: 100 настроек. Размеры: 435х110х390 мм. Вес: 6,6 кг.
Общие характеристики
- Параметры дисплея:
- Основной дисплей (частота) - 9 разрядов, LED
- Дисплей модуляции - 3 разряда, LED
- Дисплей выходного уровня - 4 разряда, LED
- Дисплей памяти - 2 разряда, LED
- Память:
- 100 ячеек
- Напряжение питания:
- 220 В ± 10%, 50/60 Гц
- Размеры:
- 435х110х355 мм
- Вес:
- 6,5 кг
Частотные характеристики
- Диапазон:
- 100 кГц…200 МГц
- Разрешение:
- 1 Гц
- Параметры модуляции
Типы модуляции:
- АМ, ЧМ, ЧМ-стерео, ФМ, ЧМн, ФМн, АМн
- Источник модуляции:
- внутренний, внешний
- Источник модуляции:
- Диапазон: 20 Гц…15 кГц
- Форма: синус
- Разрешение: 1 Гц
- Входной уровень (внешний): 3 Впик
- Входной импеданс (внешний): 30 кОм
Амплитудная модуляция (AM)
- Источник модуляции:
- внутренний, внешний
- Коэффициент АМ (глубина модуляции):
- 0….100%
- Разрешение:
- 0,1 %
- Точность:
- < ±(индиц.значение х 0,5%)
- Искажения:
- < 0,4% (внутренняя, Fмод=1 кГц, диапазон 100 кГц..120 МГц)
- < 30% (внутренняя, Fмод=1 кГц, диапазон 120 МГц..120 МГц)
Частотная модуляция (FM)
- Источник модуляции:
- внутренний, внешний
- Девиация частоты:
- 0…200 кГц
- Разрешение:
- 1 Гц
- Точность:
- ±3% (внутренняя, Fмод=1 кГц)
- Искажения:
- < 0,03 % (типичное, внутренняя, Fмод=1 кГц)
- Частотная модуляция стерео (Stereo FM)
- Разделение каналов:
- > 60 дБ (Fмод=1 кГц)
- Пилот-сигнал:
- 19 кГц ± 2 Гц
- Разрешение мощности пилот сигнала:
- 1%
- Вход модуляции:
- 20 Гц...15 кГц ± 0,1 дБ
- Искажения:
- < 0,05 % ( внутренняя, Fмод=1 кГц)
Фазовая модуляция (PM)
Источник модуляции:
- внутренний, внешний
- Диапазон:
- 0…3,14 радиан
- Разрешение:
- 0,01 радиан
- Точность:
- ±3% (внутренняя, Fмод=1 кГц)
- Искажения:
- <0,5% (3,14 рад, внутренняя, Fмод=1 кГц)
Частотная манипуляция (FSK)
- Источник:
- внешний
- Диапазон частот:
- 100 кГц…120 МГц
- Режим:
- 2-х уровневый
- Сдвиг частоты:
- 0….10 МГц
- Разрешение:
- 1 Гц
- Нелинейность АЧХ:
- ±4 дБ
Фазовая манипуляция (PSK)
- Источник:
- внешний
- Диапазон частот:
- 100 кГц…120 МГц
- Режим:
- 2-х уровневый
- Сдвиг фазы:
- 0….6,28 рад
- Разрешение:
- 0,01 рад
Амплитудная манипуляция (ASK)
- Источник:
- внешний
- Диапазон частот:
- 100 кГц…120 МГц
- Динамический диапазон:
- ≥ 80 дБ
- Время нарастания/спадаСдвиг фазы:
- > 55 мкс
- Входной уровень:
- TTL: 1 - вкл, 0 - выкл
Свипирование
- Начальная/конечная частота:
- 100 кГц...120 МГц
- Разрешение:
- 1 Гц
- Тип:
- линейное
- Направление:
- вверх, вверх-вниз
- Шаг частоты:
- 1 Гц...10 МГц
- Разрешение шаг частоты:
- 1 Гц
- Нелинейность АЧХ:
- ±4 дБ
Амплитудные характеристики
- Амплитуда:
- -130 дБм…+13 дБм (-17 дБмкВ…126 дБмкВ)
- Разрешение:
- 0,1 дБ
- Точность:
- ±1 дБ (≥-100 дБм)
- ±2 дБ (< -100 дБм)
- Нелинейность АЧХ:
- ±1,0 дБ
- КСВН:
- <1,5:1 (< 9 дБм)
- Импеданс:
- 50 Ом
Спектральные искажения
- Гармонические искажения:
- < -30 дБн
- Негармонические искажения:
- < -40 дБн
- Остаточные искажения:
- FM: < 2 Гц (типичное)
- АМ: < 0,05%
- PM: <0,001 рад (типичное)
- Фазовый шум:
- < -110 дБн/Гц @ 10 кГц
Источник опорной частоты
- Частота:
- 10,000 МГц
- Температурная стабильность:
- < 0,5 ppm
- Старение частоты:
- < 0,5 ppm/год
- Выход опорной частоты:
- 10,000 МГц
Комплектация:
- Прибор
- Кабель BNC
- Кабель питания
