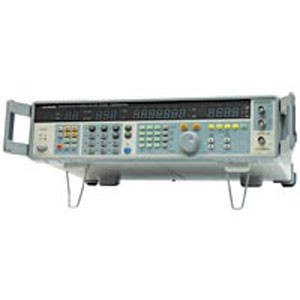

АНР-2150 Генератор АМ/ЧМ-сигналов АКТАКОМ

АНР-2150 Генератор АМ/ЧМ-сигналов АКТАКОМ

Функциональный генератор АНР-2150 предназначен для исследования радиочастот в пределах от 100 кГц до 300 МГц, а также АМ и ЧМ модуляции с изменением шага выходной функции в 0,1 дБ. Генераторы предназначены для работы в лабораторных и цеховых условиях и могут использоваться для исследовательских и ремонтных работ.

• Частотный диапазон 100 кГц...150 МГц
• Выходной уровень –133 дБм...+13 дБм, на нагрузку 50 Ом
• Погрешность установки ±5×10–6
• Процессорное управление
• ЧМ-стерео модуляция
• Запись/считывание до 100 профилей
• Подсветка клавиш управления
• Четыре цифровых дисплея (частота/уровень/глубина АМ/девиация ЧМ)
• RS-232
• GPIB (опция)Технические характеристики

ВЫХОДНАЯ ЧАСТОТА

• Диапазон 100 кГц…150 МГц
• Дискретность установки 100 Гц
• Индикация частоты 6 разрядов, СДИ табло
• Погрешность установки ±5×10–6

ВЫХОДНОЙ УРОВЕНЬ

• Диапазон –133…+13 дБм, на нагрузку 50 Ом
• Индикация уровня 4 разряда, СДИ табло
• Погрешность установки ±1,5 дБ (при 120 дБм)
• Погрешность аттенюатора ±2 дБ (–8…20 дБм)
• Неравномерность АЧХ ±1,5 дБ
• Уровень паразитного сигнала ≤–30 дБ
• КСВН ≤1,2
• Выходное сопротивление 50 Ом

МОДУЛЯЦИЯ

• Частота внутренней модуляции 400 Гц, 1 кГц
• Уровень внешней модуляции 3 Впик-пик ±4%
• Вход внешней модуляции 10 кОм

ЧМ МОДУЛЯЦИЯ

• Девиация частоты 0…100 кГц
• Индикация девиации 3 разряда, СДИ табло
• Погрешность установки ±10%
• Коэф. гармоник огибающей (девиация 75 кГц) ≤0,06% (10,7 МГц); ≤0,1% (в других диапазонах)

АМ МОДУЛЯЦИЯ

• Глубина АМ 0…60%
• Дискретность установки 0,1%
• Погрешность установки ±5% (в диапазоне 100 кГц…110 МГц);
•  ±10% (в других диапазонах)
• Индикация коэф. АМ 3 разряда СДИ табло
• Частота внешней модуляции 20 Гц…15 кГц ±1дБ (относительно 1 кГц)
• Коэф. гармоник огибающей (глубина АМ 30%) ≤0,65% (в диапазоне 400 кГц…30 МГц); ≤1,5% (в других диапазонах)

РЕЖИМ СТЕРЕО

• Разделение стерео каналов ≥55 дБ (400 Гц…1 кГц), ≥35 дБ (100 Гц…10 кГц), ≥30 дБ (50 Гц…15 кГц)
• Пилот-сигнал 19 кГц ±2%

ПАМЯТЬ

• Режим программирования: запись до 4-х значений выходного уровня
• Запись до 100 профилей
• Питание 220 В
• Габаритные размеры 115×430×310 мм
• Масса 4,5 кг
