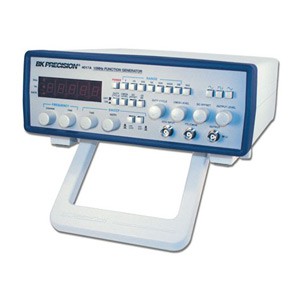

BK Precision 4040A - Генератор функций/развертки, 20 МГц с частотомером
|
Технические характеристики
|
|||
|
|
4040A
|
4017A
|
|
|
Частотные характеристики
|
|||
|
Формы сигнала
|
Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный
|
||
|
Диапазон
|
0,2 Гц - 20 МГц в 8 диапазонах
|
0,1 Гц - 10 МГц в 8 диапазонах
|
|
|
Разрешение
|
5 разрядов
|
5 разрядов
|
|
|
Диапазон настройки
|
10:1
|
10:1
|
|
|
Точная настройка
|
± 5% уставки грубой настройки
|
± 5% уставки грубой настройки
|
|
|
Регулируемая скважность
|
15:85:15, плавная регулировка
|
15:85:15, плавная регулировка
|
|
|
Режимы работы
|
Нормальный, свипирование, VCG, AM модуляция, FM модуляция, пакетный
|
Нормальный, свипирование, VCG
|
|
|
Характеристики выходного сигнала
|
|||
|
Импеданс
|
50 Ом ± 10%
|
||
|
Уровень
|
20 В пик-пик (в разомкнутую цепь); 10 В пик-пик на нагрузке 50 Ом
|
||
|
Амплитуда
|
Регулируемая; обычно, в диапазоне 20 дБ
|
||
|
Затухание
|
- 20 дБ ± 1 дБ
|
||
|
Смещение DC
|
Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на нагрузке 50 Ом
|
||
|
Синусоидальный сигнал
|
|
||
|
Искажение
|
Обычно, < 3% при частоте 1 кГц
|
||
|
Сглаженность
|
± 5% ± (0,45 дБ) 0,1 Гц - 8 МГц; ± 20% ± (2,0 дБ) 8 МГц - 20 МГц (10 МГц для модели 4017А) @ 3 В пик-пик
|
||
|
Прямоугольный сигнал
|
|
||
|
Симметрия
|
0,2 Гц - 100 кГц < 2%
|
0,1 Гц - 100 кГц < 2%
|
|
|
Время нарастания
|
< 30 нс
|
||
|
Треугольный сигнал
|
Линейность: ³ 98% до 100 кГц
|
||
|
ТТЛ-выход
|
|||
|
Уровень
|
0,8 В - 2,4 В
|
||
|
Время нарастания
|
< 20 нс
|
||
|
Скважность
|
Обычно, 50%
|
||
|
КМОП-выход
|
|||
|
Макс. частота
|
2 МГц
|
||
|
Уровень
|
4 В – 14 В ± 0,5 пик-пик, плавная регулировка
|
||
|
Время нарастания
|
< 120 нс
|
||
|
VCG (генератор, управляемый напряжением)
|
|||
|
Входное напряжение
|
0-10 В ± 1 В вызывает изменение частоты 100:1
|
||
|
Импеданс
|
10 кОм ± 5%
|
||
|
Свипирование
|
|||
|
Режим
|
Линейный/логарифмический
|
||
|
Глубина
|
100:1, плавная регулировка
|
||
|
Время
|
20 мс - 2 с, плавная регулировка
|
0,5 с - 30 с, плавная регулировка
|
|
|
Частоты запуска/останова
|
Регулируемая
|
Нет данных
|
|
|
Частотомер
|
|||
|
Погрешность
|
Точность временной базы ± 1 импульс
|
||
|
Точность временной базы
|
± 10 ppm (230С ± 50С)
|
||
|
Дисплей
|
5-разрядный, светодиодный
|
||
|
Режим
|
ВНУТР. Или ВНЕШ.
|
Нет данных
|
|
|
Внешний вход
|
|||
|
Частота
|
5 Гц - 30 МГц
|
Не применяется
|
|
|
Разрешение
|
0,1; 1; 10; 100; 1 кГц
|
|
|
|
Чувствительность
|
25 мВ, среднеквадратичное значение
|
|
|
|
Источник электропитания
|
120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка
|
||
|
Размеры
|
140 x 298 x 264 мм
|
114 x 298 x 264 мм
|
|
|
Масса
|
4,5 фунта (2 кг)
|
4 фунта (1,8 кг)
|
|
|
Принадлежности
|
|||
|
Входит в объем поставки:
|
Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40.
|
||
