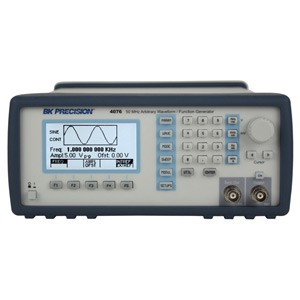

BK Precision 4076 - Генератор сигналов произвольной формы, 50 МГц
Модель 4076 представляет собой универсальный высокоэффективный генератор сигналов произвольной формы с наибольшей в своем классе емкостью произвольной памяти. Этот генератор объединяет в себе способность точно и достоверно генерировать любые возможные сигналы произвольной формы, а также архитектуру DDS (прямой цифровой синтез) и при этом использовать обычные функции традиционного генератора. Сигналы произвольной формы обладают 14-битным разрешением, частотой выборки 125 Мвыб/сек и длиной записи 4000 000 точек. Сигналы могут выдаваться в режиме непрерывной генерации, по строб-импульсу, в пакетном режиме, а также по условию запуска. Управление осуществляется непосредственно с удобной для пользователя передней панели. Приборами можно управлять дистанционно с помощью SCPI-команд (стандартные команды для программируемых приборов) через интерфейс RS232 или GRIB- интерфейса. Расширенные функциональные возможности, такие как внешняя или внутренняя модуляция AM, FM или FSK, наряду с универсальными возможностями развертки и генерированием импульсов с изменяемыми фронтами, делает этот генератор пригодным для использования в самых разных сферах, включая проектирование электронной аппаратуры, функциональное тестирование, моделирование работы датчиков или генерирование модулированных сигналов I/Q.
|
Технические данные
|
4076
|
4079
|
|
Каналы
|
1 канал
|
2 канала
|
|
Частотные параметры сигнала
|
||
|
Синусоидальный сигнал
|
от 1 мкГц до 50 МГц
|
|
|
Меандр
|
от 1 мкГц до 50 МГц
|
|
|
Треугольный, пилообразный сигнал
|
от 1 мкГц до 5 МГц
|
|
|
Импульсный сигнал
|
от 1 мГц до 25 МГц
|
|
|
Погрешность
|
0,001% (10 ppm)
|
|
|
Разрешение
|
12 знаков или 1 мкГц
|
|
|
Произвольная форма сигнала
|
||
|
Предусмотренные формы сигнала
|
Синусоидальный, треугольный, прямоугольный (меандр), шумовой, пилообразный (нарастание/спад), sin(X)/X, с экспоненциальным фронтом и срезом, гауссов сигнал
|
|
|
Длина записи сигнала
|
от 2 до 4 000 000 точек
|
|
|
Разрешение по вертикали
|
14 бит (16 384 уровня)
|
|
|
Уровень шума
|
Добавить от 1% до 100% к выходному сигналу
|
|
|
Частота дискретизации
|
125 Мвыб/сек, частота выполнения точек регулируется в диапазоне 8 нс - 100 сек
|
|
|
Частота
|
Погрешность: 0,001% (10 ppm)
Разрешение: 4 знака
|
|
|
Характеристики выходного сигнала
|
||
|
Диапазон амплитуд
|
Размах от 10 мВ до 10 В на нагрузке 50 Ом
|
|
|
Разрешение по амплитуде
|
3 знака (1000 импульсов счета)
|
|
|
Погрешность (по отношению к уровню на 1 кГц)
|
± 1% ± 20 мВ, программир. выход 1 В-10 В
|
|
|
Амплитудная неравномерность (по отношению к уровню на 1 кГц)
|
± 0,1 дБ на частоте до 10 МГц
± 1 дБ на частоте до 50 МГц
|
|
|
Диапазон смещения
|
± 4,99 В на нагрузке 50 Ом, в зависимости от установок амплитуды
|
|
|
Разрешение смещения
|
10 мВ с разрешением 3 знака
|
|
|
Погрешность смещения
|
± 1 % ± 10 мВ на нагрузке 50 Ом
|
|
|
Выходной импеданс
|
Обычно 50 Ом
|
|
|
Защита выхода
|
Выход прибора защищен от коротких замыканий и номинального аварийного напряжения, подаваемого на основной выходной разъем
|
|
|
Фильтр
|
9-полюсн. Фильтр Кауэра (эллипт.) и 5-полюсн. Фильтр Бесселя
|
|
|
Параметры сигнала
|
||
|
Нелинейные гармонические искажения (синус)
|
DC-20 кГц, -65 дБ ниже несущей
от 20 кГц до100 кГц, 60 дБ ниже несущей
от 100 кГц до 5 МГц, -45 дБ ниже несущей
от 5 МГц до 50 МГц, -35 дБ ниже несущей
|
|
|
Паразитный сигнал (синус)
|
DC-1 МГц < -65 дБ ниже несущей
|
|
|
Время нарастания/спада (меандр, импульсный сигналы)
|
< 6 нс (от 10% до 90%) при полной амплитуде на нагрузке 50 Ом
|
|
|
Регулируемая скважность
|
от 20% до 80% на частоте < 10 МГц (меандр)
от 40% до 60% на частоте < 30 МГц (меандр)
50% на частоте > 30 МГц (меандр)
|
|
|
Регулируемая симметрия
|
от 10% до 90% на частоте < 5 МГц (треугольный сигнал)
|
|
|
Симметрия при 50%
|
< 0,5%
|
|
|
Линейность (треугольный сигнал, пилообразный сигнал)
|
< 0,1% пиковой мощности (от 1 мкГц до 250 кГц)
|
|
|
Искажения
|
< 3% размаха амплитуды ± 50 мВ
|
|
|
Длительность импульса
|
20 нс < (период - 20 нс)
разрешение 10 нс
|
|
|
Регулируемая длительность фронта
|
100 нс < Длительность импульса/0,625 (скважность 50%)
разрешение 10 нс
|
|
|
Рабочие режимы
|
||
|
Непрерывный
|
Выдача сигналов с запрограммированными параметрами происходит непрерывно
|
|
|
По условию запуска
|
Выдача сигналов происходит по запуску от внутреннего или внешнего источника, после чего генерируется один цикл сигнала по заранее запрограммированным параметрам. Частота – до 20 МГц для сигналов произвольной формы; и 10 МГц – в режиме DDS
|
|
|
По строб-импульсу
|
Аналогичный режиму по условию запуска, за исключением того, что сигнал генерируется на время действия стробирующего импульса. Последний начатый цикл завершен.
|
|
|
Пакетный
|
от 2 до 999 999 циклов
|
|
|
Фазовый
|
от -180,0 до +180 градусов с разрешением 0,1 градуса
|
|
|
Источник запуска
|
Источник запуска может быть внешним, внутренним или ручным.
Диапазон частот при запуске от внутреннего источника – от 0,01 Гц
до 1 МГц (1мкс – 10 сек)
|
|
|
Параметры модуляции
|
||
|
Амплитудная модуляция
|
||
|
Внутренний источник сигнала
|
от 0,01 Гц до 20 кГц, синус, меандр или треугольник, переменная модуляция от 0% до 100%
|
|
|
Внешний источник сигнала
|
5 В ампл., при коэффициенте модуляции 100%, входной импеданс 10 кОм
Полоса 0,01 Гц – 50 кГц
|
|
|
Частотная модуляция
|
||
|
Внутренний источник сигнала
|
Синусоидальная волна 0,1 Гц - 20 кГц, меандр или треугольник
|
|
|
Внешний источник сигнала
|
5 В ампл., при девиации 100%, входной импеданс 10 кОм, полоса 0,01 Гц – 50 кГц
|
|
|
FSK (частотная манипуляция)
|
||
|
Внутренний источник сигнала
|
0,01 Гц – 1 MГц
|
|
|
Внешний источник сигнала
|
Макс. 1 MГц
|
|
|
Свипирование (развертка частоты)
|
||
|
Форма развертки
|
Линейная и логарифмическая, вверх или вниз
|
|
|
Время развертки
|
от 10 мс до 500 сек
|
|
|
Запуск
|
от внутреннего источника, от внешнего источника, непрерывный или по строб-импульсу
|
|
|
Входы/выходы
|
||
|
Trigger IN
|
TTL-совместимый
Максимальная частота 20 МГц
Минимальная длительность импульса 20 нс
Входной импеданс 10кОм, номинальн.
|
|
|
Sync OUT
|
Импульс ТТЛ при запрограммированной частоте, импеданс источника 50 Ом
|
|
|
Modulation IN
|
5 В ампл., при коэффициенте модуляции 100%
Входной импеданс 10 кОм
от DC до > мин. полосы пропускания 50 кГц
|
|
|
Marker OUT
|
Положительный ТТЛ импульс, программируемый пользователем в сигнал произвольной формы. Импеданс источника 50 Ом.
|
|
|
Reference IN-OUT
|
10 МГц, TTL-совместимый, вход или выход, для внешней синхронизации, выходной импеданс 50 Ом, а входной – 1 кОм
|
|
|
Summing IN
|
5 В ампл. на выходе (полная шкала), вх. импеданс 500 Ом
|
|
|
Запуск от внешнего источника
|
||
|
Повторение
|
от 1 мкс до 100 сек
|
|
|
Разрешение
|
4 знака
|
|
|
Погрешность
|
± 0,002%
|
|
|
Общие характеристики
|
||
|
Разрешение дисплея
|
160 х 80 точек, ЖК дисплей
|
|
|
Удаленный интерфейс
|
GPIB, RS-232
|
|
|
Память форм сигнала, ЗУ
|
50 полноформатных настроек при выключенном питании, 4 000 000 точек во флэш-памяти
|
|
|
Размеры (Ш x В x Г)
|
213 x 88 x 275 мм
|
|
|
Масса
|
Приблизительно 2,5 кг
|
|
|
Источник питания, потребление
|
100 – 240 В переменного тока, ± 10%, макс. 50 ВА
|
|
|
Температура
|
Рабочая: от 00С до +500С
В нерабочем состоянии: от -200С до +700С
|
|
|
Влажность
|
Относительная влажность 95% при температуре от 00С до +300С
|
|
|
ЭМС
|
В соответствии с требованиями директивы EN55011 к радиоактивному и кондуктивному излучению
|
|
|
Восприимчивость к электрическим разрядам
|
В соответствии с требованиями директивы EN55082
|
|
|
Требования безопасности
|
В соответствии с требованиями директивы EN61010, утвержденной ЕС
|
|
|
Трехлетняя гарантия
|
||
|
Принадлежности:
В комплект поставки входит: - Компакт-диск, содержащий руководство пользователя с ПО Wave-X,
- кабель последовательного интерфейса (нуль-модемный кабель),
- сетевой шнур питания.
|
||
