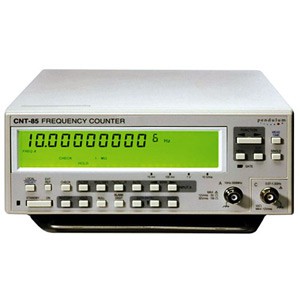

Назначение частотомера CNT-85:
Частотомер CNT-85 - прибор с предельными характеристиками для измерения и калибровки частоты в стационарных условиях, а также в полевых условиях. Этот частотомер спроектирован для калибровки основного опорного генератора в базовых станциях GSM. Он также может размещаться в местах проведения исследований и разработок, в поверочных лабораториях или в местах производства испытательных систем, т.е. там, где необходимо производить быстрые и точные измерения. Прибор CNT-85 прост в использовании, компактен и имеет уникальную, интеллектуальную, автоматическую ситему запуска от входного сигнала любого типа. Очень малое время прогрева генератора с термостатом обеспечивает возможность измерения с точностью до миллиардных долей по прошествии всего 10 минут.
Особенности частотомера CNT-85:
Генераторы опорной частоты:
| Опция: Стабильность: тип опорного генератора |
Стандартный ОCXO |
Опция 30 ОСХО |
Опция 40 ОСХО |
| Старение: в месяц | < 5x10-7 < 5x10-6 |
< 1x10-8 < 7,5x10-8 |
< 3x10-9 < 2x10-8 |
| Влияние температуры: 0°С -50°С 20°С -26°С |
< 1x10-5 < 3x10-6 |
< 5x10-9 < 6x10-10 |
< 2,5x10-9 < 4x10-10 |
| Кратковременная стабильность: Т = 1 с (девиация Аллана) | 1х10-11 | 1х10-11 | |
| Стабильность:: после времени прогрева: |
30 мин | < 5x10-8 10 мин |
< 5x10-9 10 мин |
| Суммарная погрешность (2σ): 1 год после калибровки 2 года после калибровки (при рабочей температуре20°С - 26°С) |
< 7x10-6 < 1,2x10-5 |
< 1x10-7 < 2x10-7 |
< 2,5x10-10 < 5x10-10 |
Технические характеристики частотомера CNT-85:
| Параметры | Значения |
| Канал А | |
| Частота | |
| Диапазон измерений | 10Гц-300МГц |
| Разрешение | 1-2 ед. счета |
| Период | |
| Диапазон измерений | 6нс-100мс |
| Разрешение | 1-2 ед. счета |
| Отношение частот А/Е, С/А | |
| Диапазон измерений | 10-7-1010 |
| Длительность импульсов | |
| Диапазон измерений | нс-10мс |
| Разрешение | 250 пс |
| Коэффициент заполнения | |
| Диапазон |
0.000001-0.999999 |
| Число импульсов (Подсчет событий с ручным запуском и остановом) | |
| Диапазон измерений | 0-1017 |
| Измерительный вход | |
| Макс. входной уровень | 350 В (до 440 Гц) |
| Чувствительность | 10 мВ ср.кв (до 50 МГц) |
| Входной импеданс | 1 МОм или 50 Ом |
| Ручной запуск | Диапазон чувствительности: 10мВ-10В ср.кв., изменяемая с шагом 3 дБ. Уровень запуска: выбирается для большого, среднего и малого коэффициента заполнения, фронт запуска передний или задний |
| Автоматический запуск | Автозапуск от различных амплитуд и форм волнового фронта. Частота: минимум 50 Гц |
| Контроль сигнала | Графическая шкала отображает уровень входного сигнала с шагом 3 дБ, 10мВ-10В ср.кв. |
| Фильтр низких частот | 100 кГц |
| Канал С (опция) | |
| Частота | |
| Диапазон измерений | 100МГц-3ГГц , 8ГГц |
| Разрешение | 1-2 ед. счета |
| Отношение частот С/А | |
| Диапазон измерений | 10-7-1010 |
| Измерительный вход | |
| Входной уровень | 20мВ ср.кв.-12В ср.кв. (0.1ГГц-0.3ГГц), 10мВ ср.кв.-12В ср.кв. (0.3ГГц-2.5ГГц), 20мВ ср.кв.-12В ср.кв. (2.5ГГц -2.7ГГц) |
| Входной импеданс | 50 Ом, КСВН < 2.5:1 |
Общие характеристики частотомера CNT-85:
| Время измерения | Одиночный цикл: 0.8 мкс-20 с (в некоторых функциях до 400 с) |
| Ручной вход (канал Е) | Используется при измерении отношения А/Е и для внешнего управления/стробирования, цифровое управление до 50 МГц, запуск от ТТЛ уровня |
| Дисплей | ЖКИ с подсветкой, 10 цифр и экспонента, графическая шкала отображает уровень или чувствительность входного сигнала с шагом 3 дБ в диапазоне 10 мВ-10В ср.кв. |
| Рабочая температура | 0-50°С |
| Напряжение питания | 90-264В ср.кв., 45-440 Гц |
| Габариты | 210х86х395 мм |
| Масса | 3,2 кг |
Информация для заказа:
| CNT-85 Частотомер 300 МГц, включая стандартный генератор опорной час-тоты (5x10-7 /месяц) |
