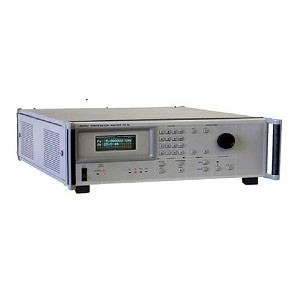

Синтезаторы частот Г7-14, Г7-14/1

Синтезатор является источником высокостабильных спектрально-чистых электрических сигналов в диапазоне 0,02-17,85 ГГц.
Выходной сигнал синтезатора формируется путем стабилизации частоты генератора с ЖИГ-перестройкой диапазона 2-8,15 ГГц системой ФАПЧ. В качестве опорного используется сигнал внутреннего кварцевого генератора, который при необходимости может быть заменен сигналом внешнего стандарта частоты. Сигнал диапазона 0,02-2 ГГц формируется смешиванием фиксированного сигнала 6,4 ГГц с сигналом 4,4-6,38 ГГц генера- тора с ЖИГ-перестройкой. Сигнал 8,15-17,85 ГГц получается путем умножения сигнала генератора с ЖИГ- перестройкой в 2 и 3 раза.
Синтезатор частот по диапазону заменяет ранее разработанные и освоенные в производстве синтезаторы частот 1,07-4; 4-8,15; 8,15-17,85 ГГц и частично 0,3-1200 МГц и,
 в то же время, значительно превосходит их по выходной мощности и подавлению гармонических составляющих.
Использование микроэлектронной технологии в трактах формирования диапазона частот, коммуникации, усиления, фильтрации выходного сигнала, позволило существенно сократить массу прибора.
Встроенный в прибор микропроцессор позволяет производить установку параметров сигнала, диагностику неисправностей и ошибок ввода оператором, запоминание, хранение (при отключении питания) поправок по неравномерности выходной мощности, запоминание и выдачу до 10 состояний прибора.

ПРИМЕНЕНИЕ
Синтезатор частот применяется:
- при разработке, производстве и эксплуатации средств связи, где требуются источники сигналов с ма- лым уровнем фазовых шумов и высокой стабильностью частоты;
- в качестве источника сигналов в АИС благодаря возможности управления параметрами через интер- фейс IЕС 625 и малого времени установки частоты и мощности;
- для поверки частотомеров, измерителей мощности, анализаторов спектра, измерителей параметров


цепей и другой измерительной аппаратуры;
- при лабораторных исследованиях радиоэлектронных устройств;
- в устройствах связи в качестве гетеродинов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот 0,02-17,85 ГГц
Дискретность перестройки частоты: 10-30 кГц; 1-3 Гц
(при работе с внешним синтезатором частот
20-30 МГц)
Относительная погрешность по частоте в течение года не более: ±3.10-7
Среднее относительное изменение частоты за сутки не
более:
после 72 ч непрерывной работы ±5.10-9
после 1 мес. непрерывной работы ±5.10-10
Выдача опорного сигналаа 5 МГц на нагрузке 50 Ом
0,6-1,4 В
Время переходных процессов при установке частоты не более 20-50 мс
Уровень гармоник и субгармоник не более -40 дБ Комбинационные составляющие не более:
в диапазоне 0,02-1,5 ГГц -40 дБ в диапазоне 1,5-2 ГГц -30 дБ в диапазоне 2-17,85 ГГц -60 дБ
Однополосный фазовый шум, дБ/Гц не более:


                                      Однополосный фазовый шум,
                                      дБ/Гц при отстройке

Мощность выходного сигнала:
в режиме АРМ не менее 20 мВт (0,02-8,15 ГГц),
10 мВт (8,15-17,85 ГГц)
в режиме максимальной выходной мощности (без
АРМ) 10-300 мВт
Ослабление выходной мощности не менее 20 дБ Синтезатор Г7-14 дополнительно формирует вспомогательные сигналы и сигналы управления, обеспечивающие работу блоков генераторных Я7-92…Я7-95.

Параметры вспомогательных сигналов:


ОБЩИЕ ДАННЫЕ
Диапазон рабочих температур 5…40 °С
Время непрерывной работы в рабочих условиях не менее 16 ч
Питание от сети переменного тока: 220±22 В; 50±1 Гц
Потребляемая мощность не более 190 ВА Габариты 493х160х600 мм
Масса 31,3 кг
