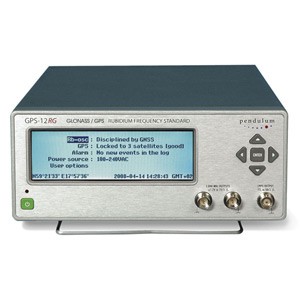

Основная информация: Pendulum GPS-12R - это портативный источник синхронизации с ультраста-бильным приемом базового сигнала от GPS Rubidium, предназначенный для ис-пользования в сфере телекоммуникаций. Высоко стабильный и мало шумящий вы-ход, делает GPS-12R идеальным источником синхросигнала для телекоммуника-ционного оборудования, а также для измерительного оборудования, такого как SDH/PDH/Sonet анализаторы. Поддержка стандарта качества сигнала Cesium в режиме захвата частоты от GPS делает GPS-12R высокоточным калибратором для частотных анализаторов всех диапазоном.
• GPS Rubidium приемник обеспечивает подачу высокостабильного синхросигнала для внешних устройств;
• Стандартный интерфейс выхода синхросигнала (G.703) 2.048 МГц, а также стандартный импульсный выход 1-pps;
• Опциональное расширение низко шумящими частотными выходами 5 и 10 МГц для применения в лабораторных исследованиях или для калибровки комплексов всех типов измерительного оборудования;
• Опциональная возможность использования внутренней батареи;
• Опциональная возможность ис-пользования источника питания – 48V для стационарного применения, как на телефонных станциях, так и на телекоммуникационных узлах доступа;
• Очень прост в использовании.
Применение в сфере телекоммуникаций
GPS-12R - это высоко стабильный источник синхронизации с захватом опорной частоты от GPS для применения в сфере телекоммуникаций. В стандартной конфигурации - это 2.048 МГц повторитель синхросигнала, служащий для внешней синхронизации сетевых элементов телекоммуникационных систем, или для калибровки измерительного оборудования.
Это ультрастабильный источник (1-pps) импульсного сигнала с очень низкой характеристикой ухода частоты в режиме длительного использования (менее 1 миллисекунды за 24 часа). Данная функция используется в оборудовании, для которого критичным является точное измерение временных интервалов, примером может служить синхронизация радарных или антеннонаправленных систем, а также синхронизация различных устройств с фиксированием времени предоставления услуг – WCDMA, DAB, DVB.
Благодаря возможности использования источника питания от –48V, GPS-12R становится превосходным устройством для стационарного использования в качестве локального источника синхронизации для телефонных станций.
GPS-12R также может служить основным источником синхронизации, благодаря поддержке PRC спецификаций и функции захвата опорной частоты от GPS в режиме длительной работы.
Варианты конфигурации
В стандартную комплектацию GPS-12R входит 2 выхода (G.703) 2.048МГц, и 1 стандартный импульсный выход 1-pps (1 импульс в секунду). Количество интерфейсов может быть изменено в зависимости от Ваших требований.
Вы можете выбирать между 5-ю возможными дополнительными модулями. GPS-12R одновременно может быть дооборудован любыми двумя опциями.
• Опция 70В включает один 5МГц и три 10МГц мало шумящих выхода для использования в метрологии или для тестирования оборудования;
• Опция 71В четыре аналоговых выхода с частотами 10МГц, 5МГц,1МГц и 0,1МГц;
• Опция 72В включает два дополнительных интерфейса 2.048МГц и два интерфейса 2.049Мб/с (Е1) для применения в сфере телекоммуникаций, например в сетях SDH;
• Опция 73В включает четыре 13МГц выхода для тестирования оборудования базовых станций стандарта GSM;
• Опция 74В включает два 1.544МГц и два 1.544Мб/с (Т1) выхода для использования в системах телекоммуникаций, например сетях SONET.
GPS-12R действительно портативный.
GPS-12R - это по настоящему компактное, легкое устройство. Комплектация внутренней батареей позволяет использовать GPS-12R в дороге, без необходимости доступа к промышленным сетям питания. Впервые, теперь есть возможность в транспорте получить мгновенный доступ к стабильному источнику синхронизации, с нулевым временем разогрева.
GPS-12R, оснащенный 5/10МГц выходом, позволяет обеспечить опорной частотой все виды оборудования, независимо от места их применения. Это ультра стабильный источник частоты для «домашнего» использования в лабораторных экспериментах или для тестирования различных систем.
GPS-12R позволяет настраивать оповещение об аварийных ситуациях (критичных и некритичных), например, «сбой аппаратной части», «обрыв связи с антенной», «обрыв сеанса связи с GPS» и т.д.
GPS-12R - это превосходный источник опорной частоты для внешней калибровки частотных анализаторов (например анализаторов типа WM-11 фирмы Pendulum Instruments) или анализаторов оборудования SDH/PDH/Sonet.
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Частотные характеристики | |
| Рабочие параметры, при температуре 20°С - 26°С | <2х10-12 (t=24 часа), в режиме захвата частоты от GPS; |
| <5х10-12 (t=100 сек.); | |
| <1,7х10-11 (t=10 сек.); | |
| <5х10-11 (t=1 сек.) | |
| Уровень шума | -140 дБл/Гц @10 кГц затухания |
| Время разогрева (до +25°С) | 7 минут - 1х10-9 |
| Частотные характеристики в режиме длительного использования | |
| Уход частоты в месяц | <5x10-11 |
| При температуре от 0°С - 50°С | <1х10-10 |
| Стандартная конфигурация | |
| 2.048МГц (2 выхода на передней панели) | |
| Частота | 2.048МГц (цифровой выход) |
| Уровень сигнала | -1.2 V до +1.2 V (+/-)10% при 75 Ом (G/703:10). |
| 1-PPS (1 стандартный импульсный выход, на передней панели) | |
| Уровень сигнала | ~ от 0 V до +2.0 V при 50 Ом нагрузке |
| Уход частоты в режиме захвата GPS | < 1 мсек. в день |
| Выход сообщений об аварийных ситуациях | |
| Кодирование сигнала | разомкнутый контакт – в режиме аварии; |
| замкнутый контакт – в нормальном режиме; | |
| 1 выход – срочная авария; | |
| 1 выход – не срочная авария; | |
| Максимальный уровень сигнала 60 V; | |
| Максимальный уровень потребления: 200 мА. | |
| Варианты комплектации дополнительными модулями | |
| Опция 70В: 3х10МГц, 1х5МГц аналоговые выходы (50 Ом); | |
| Опция 71В: 1х0.1МГц, 1х1МГц, 1х5МГц, 1х10МГц аналоговые выходы (50 Ом); | |
| Опция 72В: 2х2.048МГц, 2х2.048Мб/с. (G/703, Е1); | |
| Опция 73В: 4х13МГц цифровые выходы. (0V до +2.0V при 50 Ом нагрузке); | |
| Опция 74В: 2х1.544МГц, 2х1.544Мб/с. (G/703, Т1); | |
| Опция 77: модуль источника питания - 48V пост. для внешнего подключения; | |
| Опция 78: внутренний аккумулятор (на 2 часа работы) и блок питания +12V пост. для внешнего питания и зарядки аккумулятора; | |
| Опция 01: Антенна. Тип - активная L1 (1575,42 МГц); Высота - 81мм; Вес - 230гр.; Усиление >30dB. | |
| Эксплутационные характеристики | |
| Температура эксплуатации | от 0°С до + 50°С |
| Температура хранения | от - 40°С до + 70°С; Внутренняя температура контролируется встроенным вентилятором |
| Безопасность | отвечает спецификации CE EN 61010-1, 2-я редакция , Категория II, категория загрязнения 2 |
| Электромагнитное излучение | отвечает спецификации CE EN 61326-1 от 1997 г. |
| Варианты питания | |
| Источник переменного напряжения | от 100 V до 240 V (+/- 10%); от 47Гц до 63Гц |
| Дополнительный источник постоянного напряжения | - 48 V (Опция 77); |
| + 12 V (Опция 78) | |
| Дополнительная внутренняя батарея | Никеле магниевая батарея, емкостью 19,2 Ватт, +12 V пост. разъем для зарядки ба-тареи, а также для постоянного питания прибора (Опция 78) |
| Механические характеристики | |
| Высота/Ширина/Глубина | 210мм/108мм/395мм |
| Вес | Нетто 3,1 кг., без доп. батареи; В упаковке 4,1 кг., без доп. батареи |
