Совместимость с анализаторами R&S®ZVA24, R&S®ZVA40, R&S®ZVA50, R&S®ZVA67 и R&S®ZVT20
Измерительная схема с 1-4 портами миллиметрового диапазона без дополнительного генератора
|

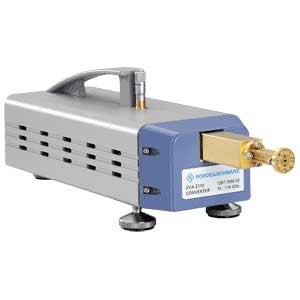

R&S®ZVA-Z140 |
||
|
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR08 |
|
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
|
Диапазон частот |
от 90 до 140 ГГц |
|
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
+3 дБмВт |
|
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
тип. 0 до 40 дБ |
|
Динамический диапазон |
> 85 дБ, тип. >105 дБ |
|
|
R&S®ZVA-Z170 |
||
|
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR06/WR6.5 |
|
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
|
Диапазон частот |
от 110 до 170 ГГц |
|
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
(-4...-0) дБмВт |
|
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
тип. 0 до 40 дБ |
|
Динамический диапазон |
> 85 дБ, тип. >105 дБ |
|
|
R&S®ZVA-Z220 |
||
|
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR05/WR5.1 |
|
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
|
Диапазон частот |
от 140 до 220 ГГц |
|
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
(–12...-10) дБмВт |
|
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
тип. 0 до 40 дБ |
|
Динамический диапазон |
> 85 дБ, тип. >105 дБ |
|
|
R&S®ZVA-Z325 |
||
|
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR03/WR3.4 |
|
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
|
Диапазон частот |
от 220 до 325 ГГц |
|
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
-20 дБмВт |
|
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
от 0 до 40 дБ |
|
Динамический диапазон |
> 80 дБ, тип. >100 дБ |
|
|
R&S®ZVA-Z500 |
||
|
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR02/WR2.2 |
|
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
|
Диапазон частот |
от 325 до 500 ГГц |
|
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
(-27...22) дБмВт |
|
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
от 0 до 40 дБ |
|
Динамический диапазон |
> 70 дБ, тип. >90 дБ |
|
