Совместимость с анализаторами R&S®ZVA24, R&S®ZVA40, R&S®ZVA50, R&S®ZVA67 и R&S®ZVT20
Измерительная схема с 1-4 портами миллиметрового диапазона без дополнительного генератора

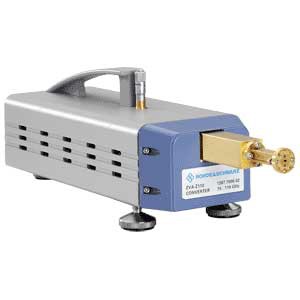

R&S®ZVA-Z75 |
||
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR15 |
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
Диапазон частот |
от 50 до 75 ГГц |
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
+4 дБмВт |
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
от 0 до 40 дБ |
Динамический диапазон |
> 90 дБ, тип. 110 дБ |
|
R&S®ZVA-Z90E |
||
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR12 |
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
Диапазон частот |
от 60 до 90 ГГц |
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
+3 дБмВт |
Ослабление выходной мощности |
электронная регулировка мощности |
от 0 до 40 дБ |
Динамический диапазон |
> 90 дБ, тип. > 115 дБ |
|
R&S®ZVA-Z110 |
||
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR10 |
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
Диапазон частот |
от 75 до 110 ГГц |
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
+3 дБмВт/0 дБмВт |
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
от 0 до 40 дБ |
Динамический диапазон |
> 95 дБ, тип. >110 дБ |
|
R&S®ZVA-Z110E |
||
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR10 |
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый сUG387/U-M |
Диапазон частот |
от 75 до 110 ГГц |
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
+3 дБмВт/0 дБмВт |
Ослабление выходной мощности |
электронная регулировка мощности |
от 0 до 40 дБ |
Динамический диапазон |
> 95 дБ, тип. >110 дБ |
