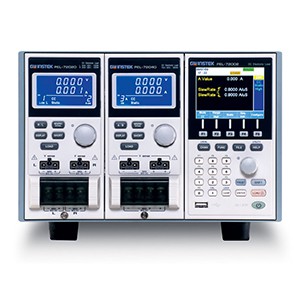

GW INSTEK PEL-72030 модульная система электронных нагрузок

Входные параметры

Каналы

L

R

R

Диапазон

-

Низ.

Высок.

Мощность

30 Вт

250 Вт

250 Вт

Ток в нагрузке

0 … 5 А

0 – 4 А

0 … 40 А

Напряжение на нагрузке

1… 80 В

1… 80 В

1… 80 В

Режим постоянного напряжения

Диапазон установки

1… 80 В

Дискретность установки

20 мВ

Погрешность установки

±(0,1%*Uуст+0,1%*Uконечн.)

Режим постоянного сопротивления

Диапазон установки

0,3 … 1,2К (30 Вт/16 В)

15 – 60К (30 Вт/80 В)

0,075 … 150 (250 Вт/16 В)

1,875 – 7,5 К (250 Вт/80 В)

Погрешность установки

12 кОм: ±(0,2%)

60 кОм: ±(0,1%)

При Uвх≥2,5 В

150 Ом: ±(0,2%)

7,5 кОм: ±(0,1%)

При Uвх≥2,5 В

Режим постоянного тока, статический режим

Диапазон установки

0 … 5 А

0 – 4 А

0 … 40 А

Дискретность установки

1,25 мА

1 мА

10 мА

Погрешность установки

±(0,1%*Iуст+0,1%*Iконечн)

±(0,1%*Iуст+0,2%*I конечн)

Режим постоянного тока, динамический режим

Диапазон установки

0 … 5 А

0 – 4 А

0 … 40 А

Разрешение

1,25 мА

1 мА

10 мА

Погрешность

0,4 % от предела

Диапазон скорости

0,8 … 200 мА/мкс

0,64 … 160 мА/мкс

6,4 … 1600 мА/мкс

Дискретность уст. скорости

0,8 мА/мкс

0,64 мА/мкс

6,4 мА/мкс

Диапазон уст. периода (T1 и Т2)

0,025 мс … 10 мс

1 мс … 30 с

Дискретность уст. периода

1 мкс / 1 мс

Погрешность

1 мкс / 1 мс + 100 ppm

Защита от перегрузки по мощности

Диапазон

1 … 30,6 Вт

1 … 225 Вт

Разрешение

0,15 Вт

1,25 Вт

Погрешность

±(2 %*Pуст+0,25%*Pконечн)

Защита от перегрузки по току

Диапазон

0 … 5,1 А

0 … 40,8 А

Разрешение

0,0125 А

0,1 А

Погрешность

±(2 %*Iуст+0,25%*Iконечн)

Защита от перегрузки по напряжению

Диапазон

1 … 81,6 В

1 .. 81,6 В

Разрешение

0,2 В

0,2 В

Погрешность

±(2 %*Uуст+0,25%*Uконечн)

Защита по температуре

Предел

85 °С

Номинальная мощность

Значение

110 Вт

Измерение напряжения

Диапазон

0 … 80 В

0 … 16 В; 0… 80 В

0 … 16 В

0 … 80 В

Разрешение

2,5 мВ

0,5 мВ; 2,5 мВ

0,5 мВ

2,5 мВ

Погрешность измерения

±(0,05%*Uизм+0,05%*Uконечн)

Измерение тока

Диапазон

0 … 20 А

0 … 5 А

0 … 4 А

0 … 40 А

Разрешение

0,0625 мА

0,15625 мА

0,125 мА

1,25 мА

Погрешность измерения

±(0,1%*Iизм+0,1%*Iконечн)

Режим КЗ

Ток (CC)

5,5 / 5 А

4,4 / 4 А

44 / 40 А

Напряжение (CV)

0 В

Сопротивление (CR)

15 Ом; 0,3 Ом

1,875 Ом

0,0375 Ом

Общие данные

Входное сопротивление
