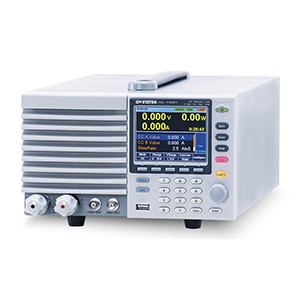

GW INSTEK PEL-73041 нагрузка программируемая постоянного тока серии PEL-73000

Входные параметры

Мощность

350 Вт

Ток в нагрузке

0 … 70 А

Напряжение на нагрузке

1,5… 150 В

Параллельное подключение

Макс. мощность

1750 Вт

Режим постоянного напряжения

Диапазон уст.

H: 1,5 … 150 В

L: 1,5… 15 В

Дискр. установки

H: 10 мВ / L: 1 мВ

Погрешность уст

±(0,1%*Uуст+0,1%*Uконечн)

Режим постоянного сопротивления, статический режим

Диапазон установки (Ом)

H

M

L

46,6672 С … 800 мкс

(21,428 мОм … 1,25 кОм)

4,6667 С … 80 мкс

(214,28 мОм … 12,5 кОм)

0,46667 С … 8 мкс

(2,1428 мОм … 125 кОм)

Дискр. установки

800 мкс/ 80 мкс/ 8 мкс

Погрешность уст

±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм

Режим постоянного сопротивления, динамический режим

Диапазон скорости

H

M

L

500 мкА … 500 мА/мкс

50 мкА … 50 мА/мкс

5 мкА … 5 мА/мкс

Погрешность уст.

±(0,2%*Уст*7+5 мкс)

Разрешение

0,2 мкА … 2 мА

Диапазон уст. периода (T1 и Т2)

0,025 мс … 10 мс

1 мс … 30 с

Погрешность уст. тока

0,4 % от предела

Дискретность уст. периода

1 мкс / 1 мс

Погрешность

1 мкс / 1 мс + 100 ppm

Режим постоянного тока, статический режим

Диапазон установки

H

M

L

0 … 70 А

0 … 7 А

0 … 0,7 А

Дискретность уст.

2 мА, 0,2 мА, 0,02 мА

Погрешность уст

±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм

При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн)

Режим постоянного тока, динамический режим

Диапазон скорости

H

M

L

5 мА … 5 А/мкс

500 мкА … 500 мА/мкс

50 мкА … 50 мА/мкс

Погрешность уст.

±(0,2%*Уст*7+5 мкс)

Разрешение

0,2 мкА … 2 мА

Диапазон уст. периода (T1 и Т2)

0,025 мс … 10 мс

1 мс … 30 с

Погрешность уст. тока

0,4 % от предела

Дискретность уст. периода

1 мкс / 1 мс

Погрешность

1 мкс / 1 мс + 100 ppm

Режим постоянной мощности

Диапазон установки

H

M

L

35 … 350 Вт

3,5 … 35 Вт

0,35 … 3,5 Вт

Дискретность уст.

1 мВт, 1 мВт, 0,1 мВт

Погрешность уст.

±(0,6%*Pуст+1,4% Pконеч)

Защита

OVP

Регулируемая, Отключение нагрузки при 110% от номинального

OCP

0,06 … 77 А

OPP

0,3 … 385 Вт

OHP

Отключение нагрузки при достижении температуры радиатора 95°C

UVP

0 … 150 В, отключении нагрузки при обнаружении заданного значения

REV

По внутреннему диоду. Отключение нагрузки при неверном подключении

Измерение

Вольтметр

±(0,1%*Uизм+0,1%*Uконечн)

Амперметр

±(0,2%*Iизм+0,3%*Iконечн)

Амперметр (парал. подкл.)

±(1,2%*Iизм+1,1%*Iконечн)

Общие данные

Напряж. питания

100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц

Интерфейсы

USB ,RS-232, GPIB (опция)

Габ. размеры

214,5 х 124 х 400 мм

Масса

7 кг
