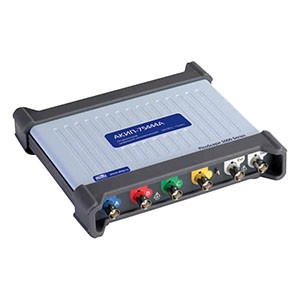

Особенности серии осциллографов АКИП-7524х
Канал вертикального отклонения |
||||||
Число входных каналов |
2 |
|||||
Полоса пропускания (-3 дБ) |
АЦП 8…15 бит: 0…200 МГц АЦП 16 бит: 60 МГц |
|||||
Ограничение полосы пропуск. |
20 МГц |
|||||
Коэф. отклонения (Коткл.) |
20 мВ/дел…4 В/дел |
|||||
Вид входа |
открытый, закрытый |
|||||
Погрешность установки Коткл. |
±50 мВ … ±20 В: ≥ 12 бит: ± 1 % от полной шкалы; 8 бит: ± 3 % от полной шкалы ±10 мВ … ±20 мВ: Все режимы: ± 5 % от полной шкалы |
|||||
Время нарастания |
АЦП 8…15 бит: 1,75 нс АЦП 16 бит: 5,8 нс |
|||||
Входное сопротивление |
1 МОм±1% / 13 пФ±1 пФ |
|||||
Входное напряжение |
± 10 мВ … ± 20 В (11 диапазонов) |
|||||
Постоянное смещение |
±250 мВ (диапазоны: 10, 20, 50, 100, 200 мВ) ±2,5 В (диапазоны: 500 мВ, 1, 2 В) ±20 В (диапазоны: 5, 10, 20 В) |
|||||
Защита от перенапряжения |
± 100 В (DC + ACпик) |
|||||
Канал горизонтального отклонения |
||||||
Коэф. развертки (Кразв.) |
500 пс…1000 с/дел |
|||||
Погрешность установки Кразв. |
± 2 ppm (± 0,0002 %) |
|||||
Режимы работы |
Основной, ZOOM окно, X-Y |
|||||
Джиттер синхронизации, скз |
≤ 3 пс |
|||||
Синхронизация |
||||||
Источники синхросигнала |
Любой из 4-х каналов, внешняя синхронизация |
|||||
Условия запуска развертки |
Фронт, по длительности, по интервалу, окно, логические условия, рант, отложенная, пороговый |
|||||
Режим запуска |
Автоколебательный, ждущий, однократный, без синхронизации, рапид (сегментированная память) |
|||||
Вход внеш. синхронизации |
200 МГц, 1 МОм±1% / 13 пФ±1 пФ, вх. напряж: ±5 В, защита: ±100 В (DC+ACпик) |
|||||
Аналого-цифровое преобразование |
||||||
Разрешение по вертикали |
8 бит, 12 бит, 14 бит, 15 бит, 16 бит – переключаемо Программное увеличение разрешения (ERES) + 4 бита |
|||||
Частота дискретизации (однократный сигнал) |
8 бит |
12 бит |
14 бит |
15 бит |
16 бит |
|
1 канал |
1 ГГц |
500 МГц |
125 МГц |
125 МГц |
62,5 МГц |
|
2 канала |
500 МГц |
250 МГц |
125 МГц |
125 МГц |
- |
|
3 канала |
250 МГц |
125 МГц |
125 МГц |
- |
- |
|
4 канала |
250 МГц |
125 МГц |
125 МГц |
- |
- |
|
Эквивалентная частота дискретизации |
10 ГГц |
|||||
Длина памяти (при объедении) |
8 бит: 512 МБ ≥ 12 бит: 256 МБ |
|||||
Сегментированная память |
10000 сегментов |
|||||
Интерполяция |
Линейная, Sin (X) / х |
|||||
Режимы сбора данных |
Выборка, послесвеч., цифровой самописец (100 МБ) |
|||||
Курсорные измерения |
||||||
Функции |
∆U; ∆T; 1/∆T |
