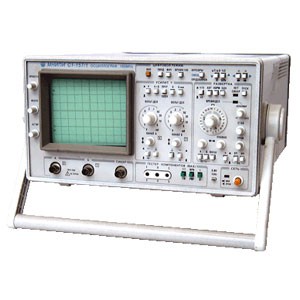

С1-157/1 осциллограф

С1-157/1 - аналого-цифровой осциллограф, предназначен для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-100 МГц. В цифровом режиме осциллограф позволяет исследовать периодические и однократные сигналы в полосе частот от 0 до 10 МГц, в интервале времени от 1мкс до200 с. Кроме того, он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять исправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, крутизну ВАХ. Тестер удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.

Основные данные С1-157/1

Вертикальное отклонение

•  Полоса пропускания 0-100 мГц
•  Коэффициенты отклонения 5 мВ/дел-5 В/дел
•  Погрешность установки ± 3%
•  Время нарастания ПХ ≤ 3,5 нс
•  Входной импеданс 1 МОм/25 пФ, с делителем 1:10 10 МОм/12 пФ
•  Входное напряжение:
  • с открытым входом ≤ 90 В
  • с закрытым входом ≤ 100 В
  • с делителем 1:10 ≤ 250 В
•   Режимы по вертикали: вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов

Горизонтальное отклонение

•  Коэффициенты развёртки 20 нс/дел - 0,2 с/дел, плавн. перекр. в 2,5 раза
•  Погрешность установки ± 4% , с растяжкой ±5%
•  Растяжка развёртки x 10
•   Режимы развёртки автоколебательный, ждущий, однократный

Синхронизация

•  Источники канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ
•  Внешняя синхронизация 100 МГц, 0,2-10 В
•  Задержка изображения обеспечивает возможность наблюдение переднего фронта
•  Наличие режима X-Y в полосе 20 Гц-3 МГц, коэф. откл.5 мВ/дел-5 В/дел ±10%
•   Z - вход: частотный диапазон 0-3 МГц, входной импеданс - 100 кОм/50 пФ

Встроенный калибратор

•  меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В

Встроенный тестер компонентов

•  ось Х ±12 В
•  ось Y ±12 мА
•  Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА, коэффициент деления1/8
•   Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8

Параметры блока цифрового преобразования сигналов

Вертикальное отклонение

•  Число каналов 2
•  Полоса пропускания: 0-10 МГЦ, с фильтром 0-2 МГц
•  Коэффициенты отклонения 5 мВ/дел до 5 В/дел
•   Разрешение по вертикали 8 бит, на экране 200 отсчётов

Горизонтальное отклонение

•  Частота дискретизации 50 МГц
•  Коэффициенты развёртки 1 мкс/дел - 0,2 с/дел, в режиме "Время/ 100" до 20 с/ дел
•  Объём памяти 512 байт в каждом канале
•  Режим запуска развертки автоматический, ждущий, однократный
•  Частота дискретизации 50 МГц
•  Синхронизация:
  • Режимы сбора данных: по кадрам на развёртках от 1 мкс/ дел до 0,2 с/ дел, по отсчётам на развёртках от 0,5/ с дел до 20 с/ дел
  • Цифровые измерения Т, U между курсорами
•   Вывод данных RS-232 (опционально)

Общие характеристики С1-157/1

•  Тип экрана
  • отсчётов по вертикали 200
  • отсчётов по горизонтали 500
