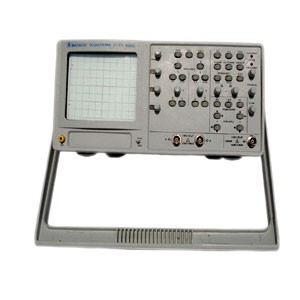

Осциллограф С1-147 - аналоговый настольный прибор, обеспечивающий визуальное наблюдение и измерение амплитудных, временных параметров электрических сигналов по шкале экрана электронно-лучевой трубки.
Число каналов - 2.
Полоса пропускания - 70МГц.
Максимальная частота синхронизации - 100МГц.
Чувствительность - 1мВ/дел.
Режим - X-Y.
Потребляемая мощность - 50Вт.
Габаритные размеры - 410×300×130мм.
Вес - 5,5кг.
Переключаемый ВЧ-НЧ фильтр сигнала синхронизации, который имеют осциллографы С1-147, предоставляет возможность получить устойчивое изображение сигнала при воздействии помех. Наличие режима X - Y позволяет исследовать функциональную зависимость между двумя сигналами.
Технические характеристики С1-147
Осциллограф С1-147 имеет следующие параметры вертикального отклонения:
- время нарастания - 5нс (5мВ/дел - 5В/дел), 30нс (1мВ/дел - 2мВ/дел);
- коэффициенты отклонения - 1мВ/дел - 5В/дел;
- входной импеданс - 1МОм/25пФ.
Погрешность вертикального отклонения, которую допускает С1-147, составляет6
- ±3% (1мВ/дел -5 В/дел)4
- ±4% с делителем 1:10.
Максимальное входное напряжение для С1-147 при вертикальном отклонении составляет - 50В (эффективное значение) или 250В (с делителем 1:10).
Осциллографы С1-147 имеют следующие параметры горизонтального отклонения:
- коэффициенты развертки - 50нс/дел - 0.2с/дел (плюс растяжка ×10);
- погрешность - ±3%, ±5% (в режиме ×10);
- режимы развертки - авто, ждущий, однократный.
С1-147 имеет следующие параметры синхронизации:
- источники синхронизации - канал 1, канал 2, внешний, от сети;
- внутренняя синхронизация - 10Гц - 100МГц;
- внешняя синхронизация - 10Гц - 70МГц.
Вход X осциллографа С1-147 имеет полосу пропускания от 20Гц до 3МГц и коэффициент отклонения 2В/дел.
Осциллограф С1-147 использует питание от сети переменного тока 220В, 50Гц; 220В/115В, 400Гц.
Осциллографы С1-147 рассчитаны на использование при температуре окружающего воздуха от -10°С до +40°С.
