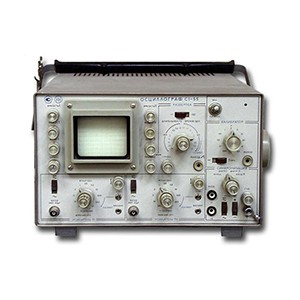

Двухлучевой осциллограф С1-55 может эксплуатироваться в широком температурном диапазоне — от –30 °C до 50 °C. Максимально допустимая относительная влажность составляет 98 % (при 35 °C). Прибор обеспечивает наблюдение формы импульсов, длительность которых находится в пределах от 0,2 мкс до 0,2 с. Амплитуда сигналов при этом может быть от 30 мВ до 140 В. Погрешность измерения не превышает +/– 10 %. Для нормальной работы устройства необходим его прогрев длительностью не менее 15 минут. Питание прибора осуществляется от сетей 115 / 220 В, а также от источника постоянного тока 24 В.
Вертикальное отклонение |
|
Полоса пропускания |
0-10 МГц |
Время нарастания |
35 нс |
Коэффициент отклонения |
10 мВ/дел-20 В/дел |
Входное сопротивление и емкость |
1 МОм, 40 пФ |
Горизонтальное отклонение |
|
Коэффициент развертки |
0,02 мкс/дел-20 мс/дел (с 5-кратной растяжкой) |
Режим работы развертки |
автоколебательный, ждущий |
Синхронизация |
|
внутренняя |
при изображении 6 мм и более (до 10 МГц) |
внешняя |
сигналами амплитудой 0,5-15 В и частотой до 10 МГц |
Погрешность измерений амплитуды и временных интервалов |
10% |
Рабочая часть экрана для каждого луча |
42X60 мм |
Питание |
|
от сети |
220 В, 50 Гц; 115 и 220 В, 400 Гц |
от источника постоянного тока |
24 В; 1,5 А |
Потребляемая мощность |
70 В · А |
Габаритные размеры |
355X205X490 мм |
Масса |
15 кг |
