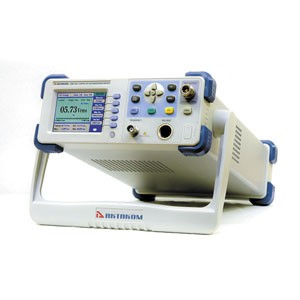

АВМ-1061 Вольтметр высокочастотный АКТАКОМ

АВМ-1061 Вольтметр высокочастотный АКТАКОМ

Частотный диапазон: 9 кГц...1,2 ГГц. ВЧ пробник. Диапазон измерения амплитуды: 1 мВскз...10 В скз (50 Ом). Диапазон измерения уровня: -47 дБм …+33 дБм (50 Ом). Встроенный частотомер: 6 разрядов, 1 ppm, до 3 ГГц. Интерфейс USB. Размеры: 255х170х370 мм. Вес 3,5 кг АВМ-1061 - комбинированный прибор, сочетающий в одном корпусе : высокочастотный вольтметр, измеритель уровня сигнала, частотомер. Актаком АВМ-1061 позволяет проводить высокоточные измерения напряжения и уровня сигнала на частотах до 1,2 ГГц.
3 прибора в 1: высокочастотный вольтметр, измеритель мощности, частотомер

• Рабочая частота до 1,2 ГГц
• Автоматический и ручной выбор диапазонов
• Автоматическая установка нуля
• Дисплей: цветной ЖК QVGA (3,5"), 6 разрядов
• Интерфейсы: RS-232 и USB
• Напряжение питания: 220 В±10%, частота 50 Гц±5%
• Габаритные размеры: 255 x 370 x 100 мм
• Масса: 3,5 кг

Технические характеристики

Вольтметр

• Рабочая частота: 9 кГц…1,2 ГГц
• Диапазон измерения: 1 мВскз…10 Вскз (нагрузка 50 Ом)
• Выбор диапазона:
• ручной 4 мВскз /40 мВскз /400 мВскз /4 Вскз /10 Вскз
• автоматический
• Погрешность измерения: ±(2%+5 е.м.р.) на частоте 100 кГц, в диапазоне 10 мВскз…10 Вскз

Измеритель мощности

• Рабочая частота: 9 кГц…1,2 ГГц
• Диапазон измерения: -47 дБм …+33 дБм (нагрузка 50 Ом; 0 дБм=0,223 Вскз)
• Выбор диапазона:
• ручной -40 дБм/ -20 дБм / 0 дБм/ 20 дБм/ 40 дБм
• автоматический
• Погрешность измерения: ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм

Частотомер

• Рабочая частота: 10 кГц…3,0 ГГц
• Минимальное входное напряжение: 50 мВскз
• Максимальное входное напряжение: 5 Вскз
• Выбор диапазона: автоматический
• Погрешность измерения: ±0,36 дБм на частоте 100 кГц, в диапазоне -27 дБм…33 дБм
• Входной импеданс: > 500 кОм (≤50 МГц), >50 Ом (>50 МГц), входная емкость <30 пФ
• Связь по входу: АС
• Форма входного сигнала: синус
• ФНЧ с частотой среза 100 кГц
• Время счета: 100 мс, 1 с (опционально)
• Точность ±5 ppm

Опорный выход

• Выходная частота: 100 кГц
• Выходная амплитуда: 1 Вскз (50 Ом), 2 Вскз (открытый контур)
• Выходной импеданс: 50 Ом

Комплектация

• Прибор
• Сетевой шнур
• Высокочастотный пробник с коаксиальным кабелем
• Кабель BNC-BNC
• Кабель RS-232
• Адаптер N/BNC-50KK
• Руководство по эксплуатации
