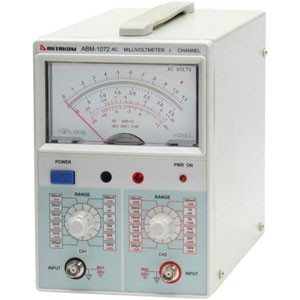

АВМ-1072 Вольтметр АКТАКОМ
Двухканальный аналоговый милливольтметр переменного напряжения 10 Гц...2 МГц, измерение напряжения 30 мкВ...100 В, измерение в dB -70 dB...+40 dB, входное сопротивление >1 МОм, стрелочная шкала, питание 220 В. Габариты 270х125х185 мм., масса 2 кг. Милливольтметр предназначен для измерения напряжения. Прибор имеет два канала, стрелочную индикацию, позволяет производить измерения постоянной и переменной составляющих в частотном диапазоне до 100 кГц.
|
Параметр
|
Значение
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
|
|
|
Пределы измерения
|
300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В
|
|
Шкала измерения
|
Диапазон рабочих частот 10 Гц...2МГц, синусоидальной сигнал
|
|
Погрешность измерения ±3% (относительно 1 кГц)
|
|
|
Дополнительная погрешность, обусловленная изменением напряжения питания (±10%) ±0,5%
|
|
|
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ
|
|
|
Предел измерения
|
-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
|
|
Шкала измерения
|
-20...1 дБ
|
|
Опорный уровень
|
0 дБ = 1 В
|
|
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ
|
|
|
Предел измерения
|
-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ
|
|
Шкала измерения
|
-20...3,5 дБ
|
|
Опорный уровень
|
0 дБм = 1 мВт на 600 Ом
|
|
ИЗМЕРИТЕЛЬНЫЙ ВХОД
|
|
|
Число каналов
|
2
|
|
Режимы работы
|
Независимый
|
|
Неравномерность АЧХ
|
<3% в полосе 20 Гц...200 кГц
|
|
Входного сигнала (отн. 1 кГц)
|
<10% в полосе 10 Гц...1 МГц
|
|
Коэффициент гармоник входного сигнала
|
<2% (относительно 1 кГц)
|
|
Входной импеданс
|
1 МОм / 50 пФ
|
|
Макс. входное напряжение
|
300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В
|
|
500 В (ACпик. + DC) на пределах 3 В /…/ 100 В
|
|
|
Сопротивление изоляции
|
0,1 Ом
|
|
Макс. напряжение 0 В
|
(вход - корпус) ±30 Впик при сопротивлении изоляции 100 кОм
|
|
ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ
|
|
|
Выходное напряжение
|
0,1 х Uизм. (±10%) относительно 1 кГц, без нагрузки
|
|
Неравномерность АЧХ выходного сигнала (отн. 1 Гц)
|
<3% в полосе 10 Гц...1 МГц
|
|
Макс. напряжение (выход - корпус)
|
±12 Впик.
|
