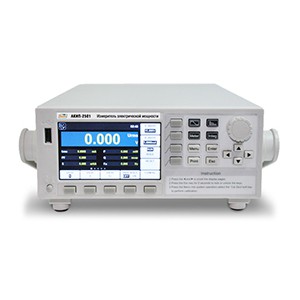

АКИП-2501 Измеритель электрической мощности цифровой

Параметр

Значение

НАПРЯЖЕНИЕ

Предел измерения

15/ 30/ 60/ 150/ 300/ 600 В,
автоматич. или ручной выбор

Входной импеданс

2 МОм (13 пФ)

Макс. вх. напряжение

1500В_пик., 1000 В_ср.кв

Погрешность измерения (23°С ± 5°С, синусоид. сигнал)

±(0,1% х Uизм. + 0,2% х Uк), где Uк - предел измерения, в диапазоне до 10 кГц

ТОК

Предел измерения

5/ 10/ 20/ 50/ 100/ 200 мА/ 0,5/ 1/ 2/ 5/ 10/ 20 А, автоматический или ручной выбор

Входной импеданс

505 мОм (0,1 мкГн) в диапазоне 5…200 мА;
5 мОм (0,1 мкГн) в диапазоне 0,5…20 А

Макс. вх. ток

30Апик./ 20Аср.кв. в диапазоне 5…200 мА;
100Апик./ 30Аср.кв. в диапазоне 0,5…20 А

Погрешность измерения (23°С ± 5°С, синусоид. сигнал)

± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения, в диапазоне до 10 кГц

АКТИВНАЯ МОЩНОСТЬ

Диапазон

0…12 кВт

Погрешность измерения (23°С ± 5°С, синусоид. сигнал)

±(0,1% х Pизм. + 0,1% х Pк), где Pк – предел измерения, в диапазоне 45…66 Гц

КОЭФ. МОЩНОСТИ

Диапазон

0,001 – 1,000

Алгоритм вычисления

Мощность активная (Вт)/ Мощность реактивная (ВхА) = Коэф. мощности (cos φ)

ЧАСТОТА

Диапазон

0,5 Гц…100 кГц

Погрешность измерения (23°С ± 5°С)

±0,06% х Fизм.

ОБЩИЕ ДАННЫЕ

Дисплей

9 см цветной ЖК-дисплей (TFT, 480 х 272)

Интерфейс

USB, GPIB, LAN, RS-232

Потребляемая мощность

50 ВА

Рабочая температура

5…40 С° (относ. влажность 20…80%)

Напряжение питания

110…240 В, 50/60Гц

Габаритные размеры

251х91х291мм (1/2*2U)

Масса

5 кг
