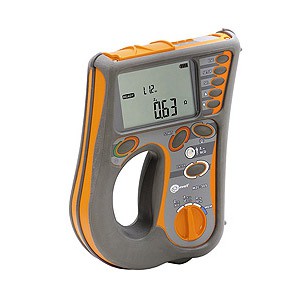

Sonel MZC-305 Измеритель параметров цепей электропитания зданий

144 390 ₽

Добавить к заказу

Заказать в один клик

Особенности

Основные характеристики:

Измерение:

действующего значения фазного и междуфазного напряжения переменного тока;
полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;

Вычисление:

активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Контроль:

целостности (наличия) нулевого и защитного проводников (до начала измерений). Сохранение и передача в компьютер:
данных измерений и вычислений.

Измерение	MZC-304	MZC-305	MZC-310S
Z_L-N	+	+	+
Z_L-PE	+	+	+
Z_L-L	+	+	+
Z_{L-PE RCD}	+	+	-
I_кз	+	+	+
U_ном, В	220/380 230/400 240/415	110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690	220/380 230/400
Z_изм, Ом	0,13	0,13	0,0072
R_cont	+	-	-
Память/ПК	+ OR-1	+/USB	+ RS-232

Z_L-N – измерение полного сопротивления петли фаза-ноль
Z_L-PE - измерение полного сопротивления петли фаза-защитное заземление
Z_L-L - измерение полного сопротивления петли фаза-фаза
Z_{L-PE RCD} - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
R_L-N – измерение активной составляющей сопротивления петли фаза-ноль
R_L-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
R_L-L - измерение активной составляющей сопротивления петли фаза-фаза
I_кз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
U_ном, В - номиналное напряжение сети
Z_изм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Назначение и область применения:

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Гарантия: 36 месяцев
Номер в Госреестре: 47341-11
Класс защиты: IV 600V (III 1000V), согласно PN-EN 61010-1, IP54
Температурный диапазон: 0...+45 °C
Габариты ШxВxГ: 260×190×60 мм
Масса: 2,2 кг
Индекс: WMRUMZC305

Стандартная комплектация:

	Количество	Индекс
Зажим «Крокодил» изолированный голубой K02	1	WAKROBU20K02
Зажим «Крокодил» изолированный красный K02	1	WAKRORE20K02
Зонд острый с разъёмом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъёмом «банан» красный	1	WASONREOGB1
Зонд острый с разъемом «банан» желтый	1	WASONYEOGB1
Кабель последовательного интерфейса USB	1	WAPRZUSB
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Ремень для переноски прибора M1	1	WAPOZSZE4
Футляр L4	1	WAFUTL4
Элемент питания алкалиновый 1,5V AA LR6	4	#

Дополнительная комплектация:

	Индекс
Адаптер AGT-16C	WAADAAGT16C
Адаптер AGT-16T	WAADAAGT16T
Адаптер AGT-32P	WAADAAGT32P
Адаптер AGT-32T	WAADAAGT32T
Адаптер AGT-63P	WAADAAGT63P
Адаптер AGT-16P	WAADAAGT16P
Адаптер AGT-32C	WAADAAGT32C
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	WAADAWS01
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	WAADAWS05
Провод измерительный 10 м с разъемами «банан» красный	WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный	WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный	WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
Элемент питания алкалиновый 1,5V AA LR6	#

Характеристики

Основные технические характеристики MZC-305

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...249,9 В	0,1 В	±(2% и. в. + 4 е. м. р.)
250...750 В	1 В	± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение параметров петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L

Диапазон измерения согласно IEC 61557

Провод измерительный	Диапазон Z_S
1,2 м	0,13...1999 Ом
5 м	0,17...1999 Ом
10 м	0,21...1999 Ом
20 м	0,29...1999 Ом
WS-01, -05	0,19...1999 Ом

Измерение полного сопротивления петли короткого замыкания Z_S

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом	±(4% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом	±(4% и. в. + 3 е. м. р.)

Номинальное напряжение сети Un_L-N/ Un_L-L: 110/190В, 115/200В, 127/220В, 220/380В, 230/400В, 240/415В, 290/500В, 400/690В
Рабочий диапазон напряжения: 100…440 В (для Z_L-PE и Z_L-N) и 100…750В (для Z_L-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц
Максимальный измерительный ток: 36,7A (10мс) для 690В, 21,3A (10мс) для 400В, 24,5A (10мс) для 230В, 12,2A (10мс) для 115В

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(5% и. в. + 5 е. м. р.) от Z_S
20,0...199,9 Ом	0,1 Ом

Рассчитывается и отображается для Z_S < 200 Ом

Ток короткого замыкания I_K петли
Диапазон согласно IEC 61557 определяется, исходя из значений Z_S и номинального напряжения U_n=230 В

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров петли короткого замыкания Z_L-PE RCD (без срабатывания УЗО)

Диапазон измерения согласно IEC 61557

Провод измерительный	Диапазон Z_S
1,2 м	0,43...1999 Ом
5 м	0,47...1999 Ом
10 м	0,51...1999 Ом
20 м	0,59...1999 Ом
WS-01, -05	0,49...1999 Ом

Измерение полного сопротивления петли короткого замыкания Z_S

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом	±(6% и. в. + 5 е. м. р.)

Без отключения УЗО с I_Δn ≥ 30 мA
Номинальное напряжение сети U_n:110В, 115В, 127В, 220В, 230В, 240В, 290В, 400В
Рабочий диапазон напряжений: 100…440 В
Номинальная частота сети f_n: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от Z_S
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от Z_S

Рассчитывается и отображается для Z_S < 200 Ом

Ток короткого замыкания I_K петли

Диапазон согласно IEC 61557 определяется, исходя из значений Z_S и номинального напряжения U_n=230 В

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600V (III 1000V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры	260×190×60 мм
Масса измерителя	около 2,2 кг
Температура хранения	–20...+60° C
Рабочая температура	0...+45° C
Время до самовыключения (Auto-OFF)	120 сек
Количество измерений Z (для щелочных батареек)	>3000 (2 измерения в минуту)
Память результатов измерений	990 ячеек, 3500 результатов
Интерфейс	USB

Комплектация

Комплектация «Sonel MZC-305 Измеритель параметров цепей»:

	Количество
Зажим «Крокодил» изолированный голубой K02	1
Зажим «Крокодил» изолированный красный K02	1
Зонд острый с разъёмом «банан» голубой	1
Зонд острый с разъёмом «банан» красный	1
Зонд острый с разъемом «банан» желтый	1
Кабель последовательного интерфейса USB	1
Провод измерительный 1,2 м с разъемами «банан» голубой	1
Провод измерительный 1,2 м с разъемами «банан» желтый	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Ремень для переноски прибора M1	1
Футляр L4	1
Элемент питания алкалиновый 1,5V AA LR6	4
