Измерение | MZC-304 | MZC-305 | MZC-310S |
---|---|---|---|
ZL-N | + | + | + |
ZL-PE | + | + | + |
ZL-L | + | + | + |
ZL-PE RCD | + | + | - |
Iкз | + | + | + |
Uном, В | 220/380 230/400 240/415 |
110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690 |
220/380 230/400 |
Zизм, Ом | 0,13 | 0,13 | 0,0072 |
Rcont | + | - | - |
Память/ПК | + OR-1 |
+/USB | + RS-232 |

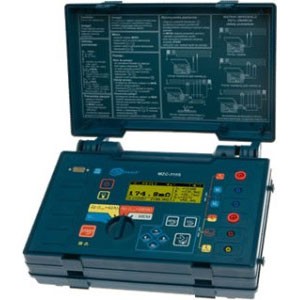

Предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм.
Гарантия: 36 месяцев
Номер в Госреестре: 32498-11
Класс защиты: IV 300 В согласно PN-EN 61010-1, IP20
Температурный диапазон: 0...+40 °С
Габариты ШxВxГ: 295×95×222 мм
Масса: 2,2 кг
Индекс: WMPLMZC310
Количество | Индекс | |
---|---|---|
Зажим «Крокодил» изолированный черный K03 | 4 | WAKROBL30K03 |
Зонд Кельвина одноконтактный | 2 | WASONSPGB1 |
Зонд острый с разъемом «банан» желтый | 1 | WASONYEOGB1 |
Зонд острый с разъемом «банан» черный | 1 | WASONBLOGB1 |
Кабель двухпроводный 3 м | 1 | WAPRZ003DZBB |
Кабель последовательного интерфейса RS-232 | 1 | WAPRZRS232 |
Провод измерительный 1,2 м с разъёмами «банан» чёрный | 1 | WAPRZ1X2BLBB |
Провод измерительный 1,2 м с разъемами «банан» желтый | 1 | WAPRZ1X2YEBB |
Ремни «Свободные руки» | 1 | WAPOZSZE1 |
Футляр L1 | 1 | WAFUTL1 |
Элемент питания алкалиновый 1,5V LR14 | 3 | # |
Индекс | |
---|---|
Адаптер AGT-16C | WAADAAGT16C |
Адаптер AGT-16T | WAADAAGT16T |
Адаптер AGT-32P | WAADAAGT32P |
Адаптер AGT-32T | WAADAAGT32T |
Адаптер AGT-63P | WAADAAGT63P |
Адаптер AGT-16P | WAADAAGT16P |
Адаптер AGT-32C | WAADAAGT32C |
Зажим «Крокодил» изолированный Кельвина К06 | WAKROKELK06 |
Зажим «струбцина» Кельвина с двухпроводным кабелем | WAZACKEL1 |
Провод измерительный 10 м с разъемами «банан» желтый | WAPRZ010YEBB |
Провод измерительный 20 м с разъемами «банан» желтый | WAPRZ020YEBB |
Провод измерительный 5 м с разъемами «банан» желтый | WAPRZ005YEBB |
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
Элемент питания алкалиновый 1,5V LR14 | # |
Измерение напряжения
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...440 В | 1 В | ± (2% и. в. + 2 ед. мл. разряда) |
Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм
Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A)
Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557...7,2 мОм ÷ 1999 мОм
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...199,9 мОм | 0,1 мОм | ± (2% и. в. + 2 мОм) |
200...1999 мОм | 1 мОм |
Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В...110,0 А ÷ 30,6 кА; для Un= 380 В...190 А ÷ 52,9 кА
Диапазон отображения Iк
Диапазон | Разрешение | Основная погрешность |
---|---|---|
110,0 А...199,9 A | 0,1 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания. |
200 A...1999 A | 1 A | |
2,00 кА...19,99 кА | 0,01 кА | |
20,0 кА...199,9 кА | 0,1 кА | |
200 кА...* | 1 кА |
* 220 кА для Ul-n
380 кА для Ul-l
Измерение напряжения прикосновения UST (поражающего Uт)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0...100 В | 1 В | ± (10% и.в. + 2 ед. мл. разряда) |
При расчётах Uт активное сопротивление тела человека принимается - 1 кОм
Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xsсопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557
Провод измерительный | Диапазон измерения |
---|---|
1,2 м | 0,13...199,9 Ом |
5 м | 0,15...199,9 Ом |
10 м | 0,19...199,9 Ом |
20 м | 0,25...199,9 Ом |
Диапазон отображения Zs, Rs, Xs
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,00...19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
20,0...199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557
Провод измерительный | Диапазон измерения Iк для Un = 220 В | Диапазон измерения Iк для Un = 380 В |
---|---|---|
1,2 м | 1,10 А...1768 А | 1,9 А...3,05 кА |
5 м | 1,10 А...1338 А | 1,9 А...2,54 кА |
10 м | 1,10 А...1207 А | 1,9 А...2,08 кА |
20 м | 1,10 А...884 А | 1,9 А...1,53 кА |
Диапазон отображения Iк
Диапазон отображения | Разрешение | Основная погрешность |
---|---|---|
1,150 А...1,999 А | 0,001 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00 А...19,99 А | 0,01 А | |
20,0 А...199,9 А | 0,1 А | |
200 А...1999 А | 1 А | |
2,00 кА...19,99 кА | 0,01 кА | |
20,0 кА...38,0 кА | 0,1 кА |
Условия применения:
Номинальное напряжение измеряемой цепи Un: | |
Напряжение фазное | 220 В или 230 В |
Напряжение междуфазное | 380 В или 400 В |
Диапазон напряжения, при котором выполнимо измерение петли | 180 В...440 В |
Частота номинальная для данной цепи | 50 Гц и 60 Гц (45...65 Гц) |
Дополнительные технические характеристики | |
---|---|
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 300В согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 61010-1 | IP20 |
Питание | Элементы питания алкалиновые LR14 (5 шт.) |
Температура хранения | -20...+60°C |
Температура номинальная | +20...+25°C |
Температурный коэффициент | ± 0,1% измеряемого значения /°C |
Время до самовыключения | 120 секунд |
Дисплей | графический 192 х 64 пункта |
Стандарт качества | разработка, проект и производство согласно ISO 9001 |
Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений ( 4 измерения/мин.) |
Количество |
|
Зажим «Крокодил» изолированный черный K03 |
4 |
Зонд Кельвина одноконтактный |
2 |
Зонд острый с разъемом «банан» желтый |
1 |
Зонд острый с разъемом «банан» черный |
1 |
Кабель двухпроводный 3 м |
1 |
Кабель последовательного интерфейса RS-232 |
1 |
Провод измерительный 1,2 м с разъёмами «банан» чёрный |
1 |
Провод измерительный 1,2 м с разъемами «банан» желтый |
1 |
Ремни «Свободные руки» |
1 |
Футляр L1 |
1 |
Элемент питания алкалиновый 1,5V LR14 |
3 |
