Предназначена для применения в качестве однозначных мер электрического сопротивления (ОМЭС) в цепях постоянного тока.
Номинальное сопротивление 108Ом
Класс точности 0,005

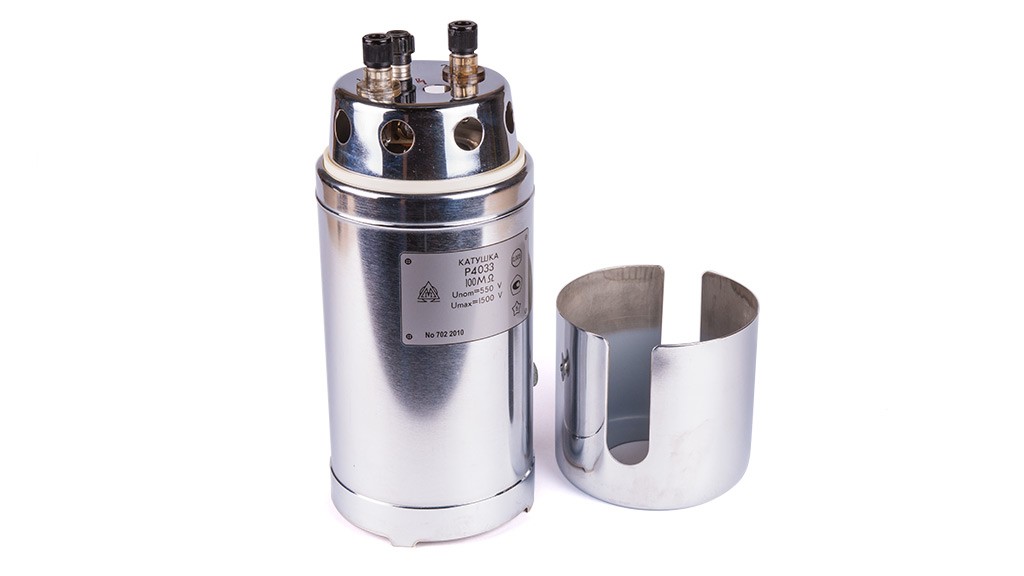

Мера сопротивления Р4033 измерительная
Общие сведения об изделии
Катушки сопротивления Р4013 измерительные предназначены для применения в качестве однозначных мер электрического сопротивления (ОМЭС) в цепях постоянного тока.
Рабочие условия применения:
температура окружающего воздуха (20±5) °С;
относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур;
атмосферное давление 84-106,7 кПа (630-800 мм рт.ст.).
Вид климатического исполнения УХЛ 4.1 по ГОСТ 15150-69.
Катушка электрического сопротивления измерительная Р4033 относится к невосстанавливаемым, одноканальным, однофункциональным изделиям.
Технические характеристики
Основные параметры катушек Р4033 и коды ОКП приведены в таблице. Допускаемое отклонение действительного значения сопротивления катушки Р4033 от номинального значения при первичной поверке (при выпуске с предприятия-изготовителя) не превышает ±0,01 % при указанных ниже нормальных условиях применения:
температура окружающего воздуха (20±0,5) °С;
относительная влажность воздуха (25-80) %;
атмосферное давление 64-106,7 кПа, (630-800 мм. рт.ст.);
ток постоянный;
напряжение не выше номинального (указано в таблице).
Допускаемое изменение сопротивления катушки Р4033 за год (нестабильность) не превышает ±0,005%. Предел допускаемой дополнительной погрешности катушки Р4033, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, Кmax, равен ±0,005%. Значение сопротивления (Rt ) катушки в омах при температуре
t °С в пределах рабочих температур, определяется по формуле.
Предел допускаемой дополнительной погрешности катушки Р4033 в процентах от ее номинального значения при изменении напряжения от номинального до любого значения, не превышающего максимального, при нормальных условиях применения и установившемся тепловом состоянии не превышает ± 0,005.
Средняя, наработка на отказ катушки Р4033 не менее 30000 ч в рабочих условиях применения. Средний срок службы катушек не менее 10 лет. Сведения о содержании драгоценных материалов серебра: 0.34 г.
Наименование параметра |
Р4033 |
Класс точности |
0,005 |
Номинальное сопротивление, Ом |
108 |
Напряжение на катушке номинальное максимальное |
|
550 |
|
1500 |
|
Электрическое сопротивление изоляции между токоведущей цепью и корпусом катушки, Ом, не менее |
1·1013 |
Электрическая прочность изоляции испытана напряжением, кВ |
5,0 |
Температурный коэффициент сопротивления, К-1, не более |
15·10-6 |
Габаритные размеры, мм |
115х125х290 |
Масса, кг |
1,8 |
Код ОКП |
42 2512 0013 02 |
