Я2М-20 мост термисторный предназначен для определения изменения полного сопротивления термистора при поглощении мощности высокочастотных колебаний, а следовательно, и величины мощности.
Мосты Я2М-20 состоят из измерительного моста и блока питания.
Используются в качестве составляющего блока ваттметра М3-10 вместе с выносными преобразователями М5-17, М5-18, М5-19, М5-20, М5-21, М5-22.
Технические характеристики Я2М-20:
Диапазон рабочих частот - от 0,15 ГГц до 16,7 ГГц.
Диапазон измерений мощности - от 0,05 мВт до 7,5 мВт.
Погрешность установки рабочего сопротивления термистора - не более ±0,5%.
Погрешность измерения мощности мостом, определяемая на постоянном токе:
- при измерении на номинале шкалы - не более ±4%±5 мкВт;
- при измерении на половине шкалы - не более ±5%±5 мкВт;
- при измерении на 1/3 шкалы - не более ±6,5%±5 мкВт.
Рабочее сопротивление термистора - 75 Ом; 100 Ом; 150 Ом; 200 Ом; 300 Ом.
Масса моста в ящике - не более 900 г.
Мост термисторный Я2М-20 может быть использован с любыми преобразователями, удовлетворяющими требованиям:
- рабочее сопротивление преобразователя должно быть равно одному из рабочих сопротивлений моста;
- мощность начального смещения при рабочем сопротивлении не должна быть меньше 9 мВт при работе ваттметра в нормальных условиях.

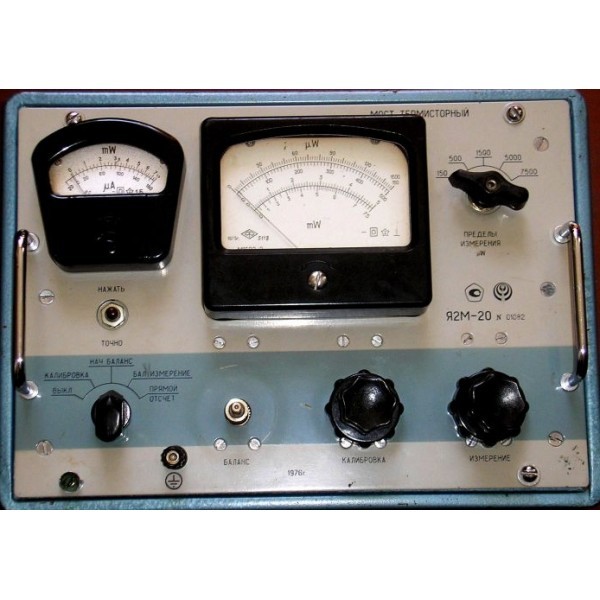

Конструктивное исполнение - в виде одного компактного прибора. На передней панели Я2М-20, в верхней ее части, расположены слева направо - нуль-индикатор ИП2; отсчетный прибор ИП1; переключатель пределов измерения.
На задней панели, в нижней части, расположен разъем для подключения преобразователя и переключатель рабочих сопротивлений термистора.
При вставленном в прибор Я2М-20 блоке питания на задней панели, расположены - разъем для подключения кабеля питания; предохранитель; тумблер включения питания; индикаторная лампа.
Блок питания выполнен на отдельном шасси, на котором расположены трансформатор, монтажные колодки с диодами выпрямителя и стабилитронами, конденсаторы фильтра и радиатор с регулирующими транзисторами, разъем для подключения блока питания к измерительному мосту.
Условия эксплуатации Я2М-20:
Температура окружающего воздуха - от -30° С до +50° С.
Относительная влажность при +25° С - до 95%.
Атмосферное давление - 100±4 кПа.
