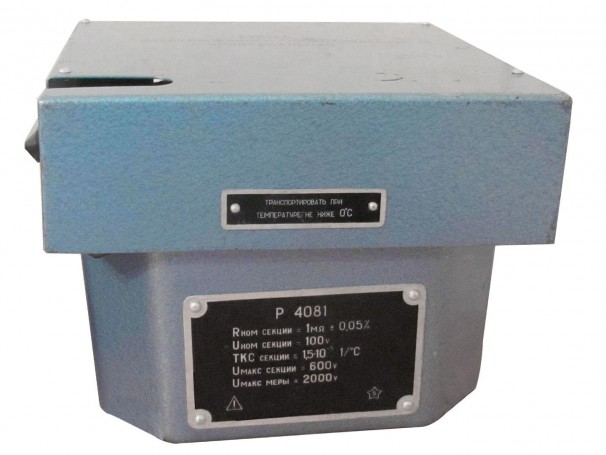

Р4081 мера электрического сопротивления универсальная переходная предназначена для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока (ПМ), для использования в качестве многозначных мер (ММ) сопротивления.
Технические характеристики Р4081:
Класс точности:
- образцовые меры в измерительных цепях постоянного тока - 0,01;
- многозначные меры - 0,02.
Номинальное значение сопротивления секции - 1 МОм.
Номинальные значения сопротивления меры ПМ в измерительных цепях постоянного тока при:
- параллельном соединении - 0,1 МОм;
- последовательном соединении - 10 МОм.
Напряжение на секции меры Р4081:
- номинальное - 100 В.
- максимально допустимое - 600 В.
Максимальное напряжение меры - 2000 В.
Основная погрешность сопротивления секции - не более 0,05%.
Номинальный температурный коэффициент сопротивления секции - не более ±1,5·10-5.
Изменение сопротивления меры за год - не более ±0,015%.
Погрешность передачи значений сопротивления Р4081- 0,0002%.
Допустимое изменение температуры при передаче - +0,3° С.
Изменение сопротивления секции при изменении:
- температуры окружающего воздуха в переделах от +15° С до +30° С на каждые +5° С - не более половины допускаемой основной погрешности;
- напряжение от номинального до максимального - не более ±0,05%.
Вариация при изменении нагрузки - ±0,05%.
Точность передачи верхних значений сопротивления при переходе - ±0,001%.
Номинальные значения мощности на ступень или напряжение на мере Р4081 - 1 кВт.
Наибольшее допустимое напряжение на мере - 2 кВ.
Термо-ЭДС в измерительной цепи ненагруженных мер при неподвижных переключающих устройствах - не более 10 мкВ.
Количество секций - 10.
Переключающее устройство - зажимное.
Род тока - постоянный.
Вероятность безотказной работы Р4081 за год эксплуатации - не менее 0,95.
Средний срок службы - не менее 6 лет.
Габаритные размеры - 220×210×180 мм.
Масса - не более 4,5 кг.
Меры Р4081 используют:
- в качестве переходных мер для калибровки образцовых мер электрического сопротивления;
- в качестве измерительных магазинов сопротивления класса точности 0,05;
- в качестве поверки измерительных мостов и магазинов сопротивления классов точности от 0,01 до 0,05 при соответствующей аттестации универсальных мер;
- для поверки десятичных делителей напряжения;
- для применения в воздушных и жидкостных средах.
Мера конструктивно оформлена в литом металлическом корпусе, обеспечивающем достаточную тепловую инерционность.
Условия эксплуатации Р4081:
Температура окружающего воздуха - от +10° С до +30° С.
Относительная влажность - до 80%.
Транспортирование при температуре - не менее 0° С.
По устойчивости к механическим воздействиям - тряскопрочная.
