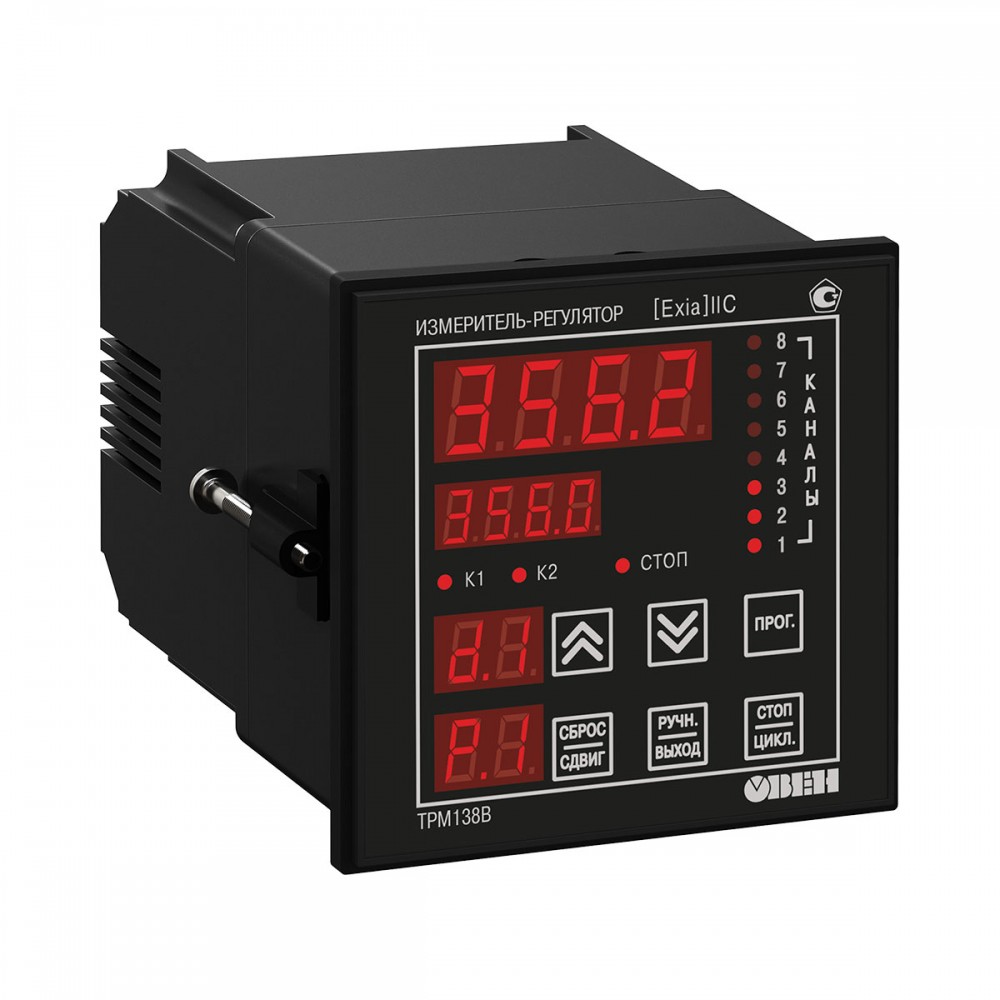

Аналог ТРМ138 со встроенными барьерами искрозащиты.
Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.
Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.
Прибор выпускается в щитовом корпусе типа Щ4
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.
ТРМ138В включает в себя следующие основные функциональные элементы:
Пользователь может создавать любые конфигурации функциональных схем.
Встроенный барьер искрозащиты для линий связи ТРМ138В с датчиками имеет маркировку [Exia]IIC, означающую:
В отличие от пассивных барьеров искрозащиты, ТРМ138В, благодаря встроенной гальванической развязке, не требует заземления.
Для простоты монтажа прибора в щите ТРМ138В оснащен съемными клеммными колодками, значительно ускоряющими процесс монтажа и замены прибора.
К восьми универсальным входам ТРМ138В могут быть подключены датчики разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.
Ко входам ТРМ138В можно подключать:
ОВЕН ТРМ138В осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
Измеренные значения подаются на логические устройства (ЛУ). ЛУ могут обрабатывать входные величины, вычисляя разность, среднее арифметическое значение или скорость изменения измеряемой величины.
Пользователь может задать следующие режимы работы логических устройств:
Для работы в режиме регистратора для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр-ток 4...20 мА»
К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.
В приборе в зависимости от заказа могут быть установлены в различных комбинациях следующие выходные устройства:
Любое ВУ может управляться оператором кнопками, расположенными на передней панели. Любое реле может выполнять функции аварийного, что задается программным путем.
Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.
Через этот интерфейс прибор может передавать текущее значение измеренных величин и принимать команды на изменение уставок. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.
В настоящее время созданы и выпускаются следующие конфигурации прибора:
Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.
Напряжение питания |
90…245 В частотой 47...63 Гц |
Количество универсальных входов |
8 |
Входное сопротивление при подключении источника сигнала: – тока – напряжения |
100 Ом ± 0,1 % (при подключении внешнего резистора) не менее 100 кОм |
Предел допустимой основной погрешности измерения входного параметра: | |
– при использовании термопары |
±0,5 % |
– при использовании других первичных преобразователей | ±0,25 % |
Время опроса одного входа |
не более 1 с |
Напряжение питания активных датчиков |
20...28 В постоянного тока |
Максимально допустимый ток |
150 мА |
Количество выходных устройств |
8 |
Протокол передачи данных |
ОВЕН, Modbus RTU, Modbus ASCII |
Тип интерфейса связи с ПК |
RS-485 |
Скорость передачи данных |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Тип кабеля |
экранированная витая пара |
Тип и габаритные размеры корпуса |
щитовой Щ4, 96×96×145 мм |
Степень защиты корпуса |
IP54 со стороны передней панели |
Вид взрывозащиты для линий связи |
«искробезопасная электрическая цепь» уровня «ia» |
Обозн. |
Тип выходного устройства |
Электрические характеристики |
Р |
электромагнитное реле |
4 А при 230 В |
К |
транзисторная оптопара структуры n–p–n типа |
400 мА при 60 В |
С |
симисторная оптопара |
50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
сопротивление нагрузки 0…800 Ом |
Тип датчика |
Диапазон измерений |
Разрешающая способность |
ТСМ 50М W100 = 1.426 |
–50…+200 °С |
0,1 °С |
ТСМ 50М W100 = 1.428 |
–190…+200 °С |
0,1 °С |
ТСМ 100М W100 = 1.426 |
–50…+200 °С |
0,1 °С |
ТСМ 100М W100 = 1.428 |
–190…+200 °С |
0,1 °С |
ТСП 50П W100 = 1.385 |
–200…+750 °С |
0,1 °С |
ТСП 50П W100 = 1.391 |
–200…+750 °С |
0,1 °С |
ТСП 100П W100 = 1.385 (Pt 100) |
–200…+750 °С |
0,1 °С |
ТСП 100П W100 = 1.391 |
–200…+750 °С |
0,1 °С |
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) |
–50…+200 °С |
0,1 °С |
термопара ТХК (L) |
–50…+750 °С |
0,1 °С |
термопара ТЖК (J) |
–50…+900 °С |
0,1 °С |
термопара ТНН (N) |
–50…+1300 °С |
1 °С |
термопара ТХА (K) |
–50…+1300 °С |
1 °С |
термопара ТПП (S) |
0…+1750 °C |
1 °С |
термопара ТПП (R) |
0…+1750 °C |
1 °С |
термопара ТВР (А-1) |
0…+2500 °С |
1 °С |
ток 0…5 мА |
0…100 % |
0,1 °С |
ток 0…20 мA |
0…100 % |
0,1 °С |
ток 4…20 мА |
0…100 % |
0,1 °С |
напряжение 0…50 мВ |
0…100 % |
0,1 °С |
напряжение 0…1 В |
0…100 % |
0,1 °С |
Параметр |
Входы 1...8 |
Выходы 1...4 |
Напряжение холостого хода U0 |
5,9 В |
28,4 В |
Ток короткого замыкания I0 |
500 мА |
100 мА |
Максимальная суммарная емкость С0 |
0,2 мкФ |
0,04 мкФ |
Максимальная суммарная индуктивность L0 |
1 мГн |
1 мГн |
Температура окружающего воздуха |
+1...+50 °С |
Атмосферное давление |
86...106,7 кПа |
Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги) |
не более 80 % |
