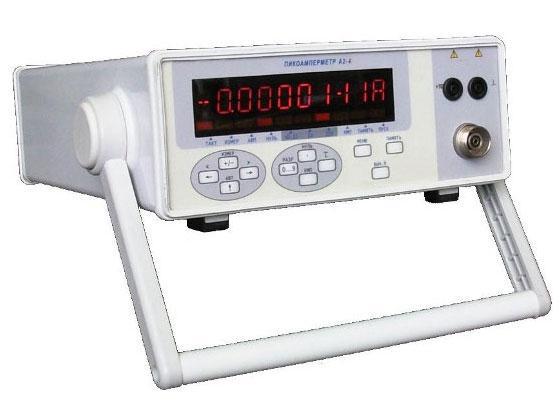

Пикоамперметр А2-4
Также этот прибор может называться: А24, А2 4, a2-4, a24, a2 4.
А2-4 пикоамперметр измеряет постоянные и медленно изменяющиеся электрические сигналы тока от источников, выходное сопротивление которых может находиться в широком диапазоне значений.
Сфера применения:
- микроэлектроника (контроль технологических процессов изготовления интегральных схем);
- электроника (определение изолирующих свойств материалов);
- радиоэлектроника (настройка и контроль характеристик электронных схем и их компонентов);
- газовая хроматография и масс-спектрометрия (определение спектрального состава веществ);
- медицина (мониторинг заболеваемости в качестве первичного преобразователя);
- экология (определение радиоактивной зараженности).
Технические характеристики А2-4:
Диапазон измерения тока - 1·10-14 А - 1·10-2 А.
Поддиапазоны - 2·10-11 А, 2·10-10 А, 2·10-9 А, 2·10-8 А, 2·10-7 А, 2·10-6 А, 2·10-5 А, 2·10-4 А, 2·10-3 А, 2·10-2 А.
Пределы допускаемых погрешностей измерений - от ±0,1+0,01% до ±0,5+0,025%.
Удвоенная амплитуда шума (время измерения - 10 с):
- приведенная ко входу - не более 2·10-15 А;
- при емкости измеряемого объекта (0,01 мкФ), при сопротивлении измеряемого объекта (1·10-9 Ом) - не более 1·10-13 А.
Паразитный ток А2-4 - не более 1,5·10-14 А.
Нестабильность нулевого уровня приборов пикоамперметры:
- за время непрерывной работы - не более 1,5 мВ/сутки;
- при изменении температуры - не более 2 мВ.
Время установления показаний - 2·10-2 с - 2·10-5 с.
Входная емкость А2-4:
- диапазон от 10-11 А до 10-6 А - 0,01 мкФ;
- диапазон от 10-5 А до 10-2 А - 1 мкФ.
Воздействие на выход опорного напряжения - от -100 В до +100 В.
Аналоговый выход сигнала пикоамперметра:
- максимальное значение напряжения - ±2 В;
- выходное сопротивление - 1 кОм;
- предел погрешности - ±0,02 В.
Измерение сопротивления объекта:
- диапазон - от 1·104 Ом до 2 1014 Ом;
- опорное (испытательное) напряжение - от 1 В до 100 В.
Установление рабочего режима А2-4 - 1 ч.
Запоминание - 800 значений измеренного сигнала.
Непрерывная работа - 24 ч.
Время перерыва до повторного включения - не менее 1 ч.
Скорость обмена информацией амперметров - 19200 бит/с; 57600 бит/с.
Производственно-эксплуатационный запас - не менее 20%.
Габаритные размеры - 105?284?366 мм.
Масса - не более 3,5 кг.
В основе работы А2-4 лежит - преобразование поступающих на вход сигналов тока в постоянное или медленно меняющееся напряжение и измерение его уровня аналого-цифровым методом.
Посредством интерфейса RS-232С, пикоамперметр обеспечивает возможность вывода результатов измерений и прием команд управления.
Условия эксплуатации А2-4:
Температура окружающей среды:
- рабочая - от 5? С до 40? С;
- нормальная - 20±5? С.
Относительная влажность воздуха при температуре +30?С:
- рабочая - до 80%;
- нормальная - от 30% до 80%.
Атмосферное давление амперметра - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).
Напряжение сети переменного тока - 230±23 В.
Частота сети переменного тока - 50±0,5 Гц.
Потребляемая мощность А2-4 - не более 10 В·А.
Средняя наработка на отказ - не менее 15000 ч.
Средний ресурс - не менее 15000.
Среднее время восстановления пикоамперметров - не более 4 ч.
Радиоэлектронная защита А2-4:
- индустриальные радиопомехи - класс А;
- электростатические разряды - ±4 кВ (степень жесткости - 2, критерии качества функционирования - С);
- провалы (напряжение - до 0,7; длительность - до 500 мс; период повторения - 5 с, критерии качества функционирования - С);
- кратковременные прерывания (напряжение - 0; длительность - 100 мс; период повторения - 5 с, критерии качества функционирования - С);
- изменения напряжения (напряжение - до 1,2; длительность - до 500 мс; период повторения - 5 с, критерии качества функционирования - С);
- наносекундные импульсные помехи (амплитуда импульсов - 1 кВ, степень жесткости - 2, критерии качества функционирования - В);
- микросекундные помехи большой энергии (амплитуда импульсов: схема провод-провод - 500 В, схема провод-земля - 1000 В, критерии качества функционирования - С);
- радиочастотное электромагнитное поле (полоса частот - от 26 МГц до 1000 МГц, напряженность - 130 дБ·мкВ/м, степень жестокости - 2, критерии качества функционирования - А);
- кондуктивные помехи (степень жестокости - 2, критерии качества функционирования - А).
