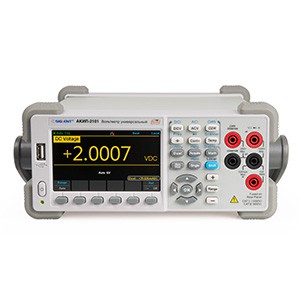

АКИП-2101/2 вольтметры универсальные цифровые

Параметр

Значение

Постоянное напряжение

Пределы измерений

200 мВ / 2 / 20 / 200 / 1000 В

Разрешение

0,1 / 1 / 10  / 100 мкВ / 1 мВ

Погрешность измерения (базовый)

± 0,0035% изм + 0,0006% диапазона

Входной импеданс

10 МОм,
10 ГОм для пред. «200 мВ/ 2 В»

Переменное напряжение (AC+DC, True rms)

Пределы измерений

200 мВ / 2 / 20 / 200 / 750 В

Разрешение

0,1 / 1 / 10 / 100 мкВ / 1 мВ

Частотный диапазон

3 Гц…300 кГц

Погреш. измерения

0,06%изм + 0,04%диапазона

Входной импеданс

1 МОм / 100 пФ

Постоянный ток

Пределы измерений

200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А

Разрешение

0,1/ 1/ 10 / 100 нА/
1/ 10 мкА

Погрешность измерения
(базововый)

± (0,05…0,15%)
в зав. от диап.

Переменный ток (AC+DC, True rms)

Пределы измерений

200 мкА/ 2/ 20/ 200 мА /
2/ 10 А

Разрешение

0,1/ 1/ 10/ 100 нА/
1/ 10 мкА

Частотный диапазон

3 Гц…10 кГц

Погрешность измерения
(базовый)

± (0,12…1,1%)
в зав. от f и диап.

Сопротивление

Пределы измерений

200 Ом/ 2/ 20/ 200 кОм/
2/ 10/ 100 МОм

Разрешение

10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм

Погрешность измерения
(базовый)

± (0,01…0,8%) в зав. от диап.

Частота (период)

Диапазон измерений

3 Гц…1 МГц
(200 мВ…750 В)

Диапазон изм. периодов

1,0 мкс…0,33 с

Чувствительность

100 мВ (3 Гц-100 кГц);
1В (100-1000 кГц)

Погрешность измерения
(базовый)

± 0,007%

Прозвон цепи

Порог срабатывания

1…2000 Ом  (разрешение 0,1 Ом)

Тестовый ток

1 мА

Температура

Диапазон  измерений

-270…+1820 °С (в зав. т типа термопар)

Термопары

Поддержка термопар: B, E, J, K, N, R, S, T-типов  (в комплект не входят !), поддержка термосопротивлений (RTD)

Испытание p-n перехода

Тестовое напряжение

0- 2 В (разрешение 0,1мВ)

Тестовый ток

1 мА

Ёмкость

Пределы измерений

2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ

Разрешение

1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ

Погрешность измерения

± (1…3%) в зав. от диапазона

Тестовый ток

до 100 мкА в зав. от диапазона

Дисплей

Тип и формат

Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272

Разрядность индикации

6 ½  (5 изм/с),
5 ½  (5 изм/с),
4 ½  (при скорости от 50 до 150 изм/с)

Скорость измерений

Медл.- 5 изм/с (Slow), средне -50 изм/с (Mid), быстро-150 изм/с (Fast)

Общие данные

Напряжение питания

200 …240 В (± 10 %),  50 / 60 Гц  (P потребл.  20 ВА)

Выход

VM comp,  ExtTrig (внеш. Синхр.)

Интерфейс

USBх2, LAN  (опция GPIB – внешний кабель-адаптер)

Габаритные размеры

282 × 260 × 105 мм

Масса

3,3 кг (АКИП-2101); 3,76 кг (АКИП-2101/1); 3,5 кг (АКИП-2101/2)
