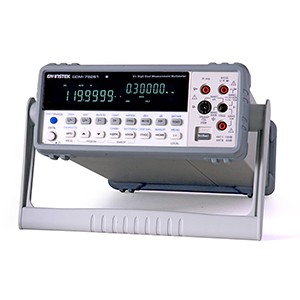

GW INSTEK GDM-78261 вольтметр универсальный цифровой

Постоянное напряжение

Пределы измерений

100 мВ / 1 / 10 / 100 / 1000 В

Разрешение

0,1 / 1 мкВ / 10 мкВ / 0,1 / 1 мВ

Погрешность измерения

± (0,0035 %изм. + 0,0005 %диапазона)

Входной импеданс

10 МОм

Переменное напряжение (AC+DC, TRUE RMS)

Пределы измерений

100 мВ / 1 / 10 / 100 / 750 В

Разрешение

0,1 / 1 мкВ / 1 / 0,1 / 1 мВ

Частотный диапазон

3 Гц…300 кГц

Погрешность измерения

± (0,06 %изм. + 0,03%диапазона) - 10 Гц…20 кГц, 1…750 В

± (0,12 %изм. + 0,05 %диапазона) – 20 кГц…50 кГц, 1…750 В

Входной импеданс

10 МОм / 100 пФ

Постоянный ток

Пределы измерений

100 мкА/ 1 /10 / 100 мА/ 1 А/ 10 А

Разрешение

100 пА / 1 /10 / 100 нА / 1 мкА/ 10 мкА

Погрешность измерения

± (0,05 %изм. + 0,005 %диапазона) – 0…100 мА

± (0,15 %изм. + 0,008 %диапазона) – 0…10 А

Переменный ток (AC+DC, TRUE RMS)

Пределы измерений

1 мА/ 10 мА / 100 мА /1 А/ 10 А

Разрешение

1/ 10/ 100 нА/ 1 мкА / 10 мкА

Частотный диапазон

3 Гц…10 кГц

Погрешность измерения

± (0,1 %изм. + 0,04 %диапазона) – 10 Гц…5 кГц, 0…100 мА

± (0,15 %изм. + 0,06 %диапазона) – 10 Гц…5 кГц, 0…10 А

Сопротивление (4-х пр/2-х пр)

Пределы измерений

100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм

Разрешение

0,1 / 1 / 10 мОм / 0,1 / 1 / 10 Ом / 0,1 кОм

Погрешность измерения

± (0,01 %изм. + 0,001 %диапазона), 0…1 МОм

Частота

Диапазон частот

3 Гц…300 кГц

Диапазон изм. периодов

4,16 мкс…0,33 с

Чувствительность

100 мВ (10 Гц…100 кГц); 1 В (100…600 кГц); 750 В (до 100 кГц)

Погрешность измерения

± (0,05 % + 1 ед. сч.)

Прозвон цепи

Порог срабатывания

Плавно регулируется в диапазоне 0,1…1000 Ом

Температура

Предел измерений

-200…+600°С (RTD/терморезисторы); -200…+ 1870°С (термопара)

Разрешение

0,001°С

Термопары

поддержка термопар J,K,N,T, E, R, S, B типов (не входят в комплект)

Испытание p-n перехода

Тестовое напряжение

≤2,5 В

Дисплей

Формат индикации

Двухстрочный (VFD), с доп. индикатором, макс. 6 1/2 разряда

Скорость измерений

S (медленно)/ 30 изм/с (6 ½ разрядов)

M (средне)/ 600 изм/с (5 ½ разрядов)

F (быстро)/ 2400 изм/с (4 ½ разрядов)

Общие данные

Напряжение питания

100 / 120 / 220 / 230 В (? 10 %), 50 / 60 Гц

Интерфейс

USB, RS-232, доп. разъем «ввод/вывод» (I/O)

Габаритные размеры

220х88х325,1 мм

Масса

3,1 кг
